Ванна технологическая В.2 00-08

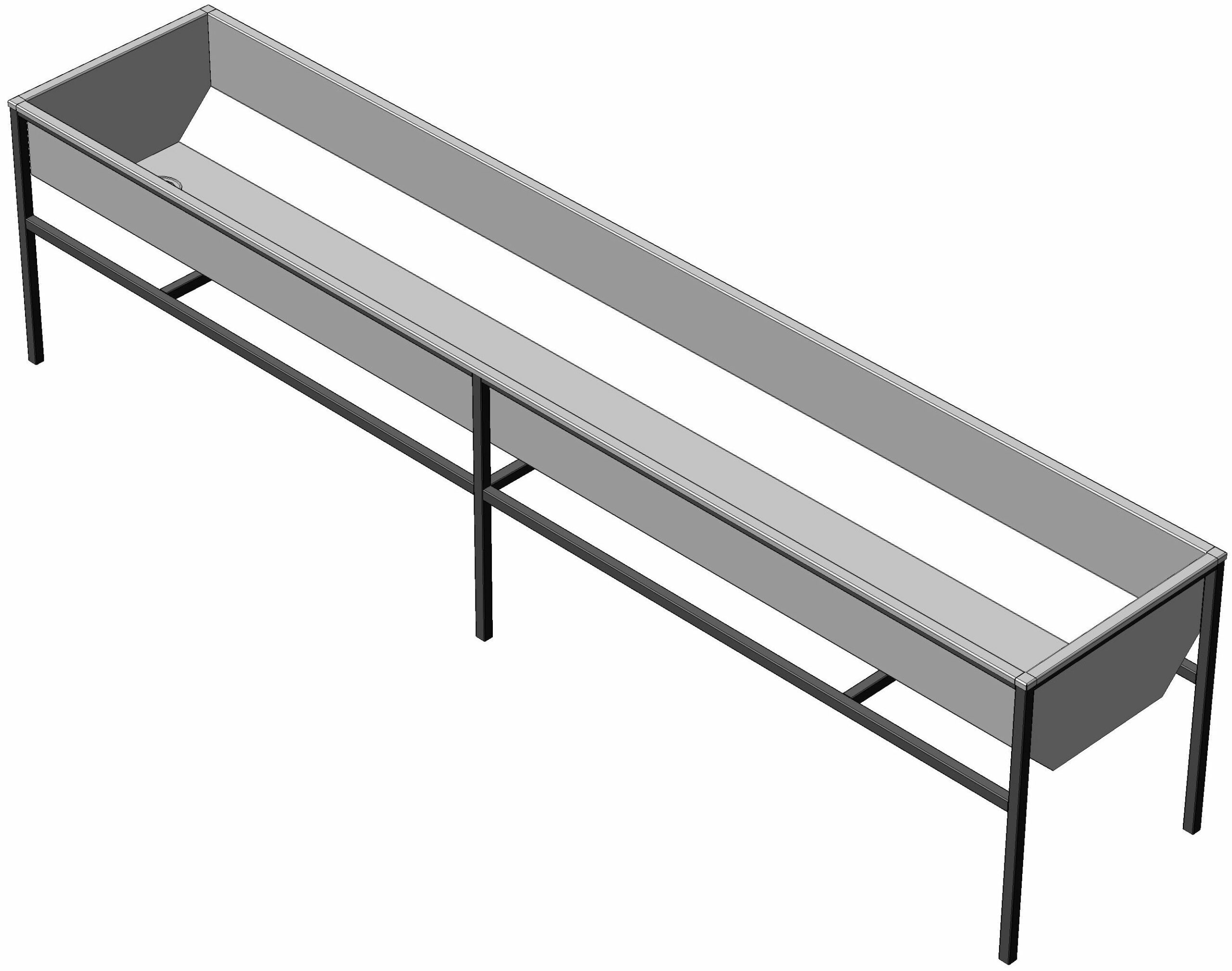

Ванна 1-секционная из листовой нержавеющей стали AISI 304 толщиной 1,5 мм. Каркас ванны из углеродистой стали, сварной, из трубы 28х25 мм. Общая длина ванны 3000 мм, ширина 600 мм, глубина 300 мм, высота 700 мм. Внутренние размеры ванны 2940х540 мм. Имеется сливное отверстие для выпуска 1 1/2''. По высоте не регулируется.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Ванна технологическая/
Ванна технологическая/В.2 00-08 СБ - Ванна.a3d
Ванна технологическая/В.2 01-08 - Основание.m3d
Ванна технологическая/В.2 02-08 - Стенка.m3d
Ванна технологическая/В.2 03-08 - Уголок.m3d
Ванна технологическая/В.2 10-08 СБ - Ванна.a3d
Ванна технологическая/В.2 20-08 СБ - Каркас.a3d
Ванна технологическая/В.2 21-08 - Стойка.m3d
Ванна технологическая/В.2 22-08 - Перекладина.m3d
Ванна технологическая/В.2 23-08 - Перекладина.m3d
