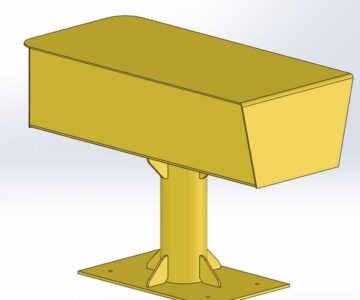

Тумба установки контроллеров в кабине крана облегченная

Тумба для установка контроллеров в кабине крана. Отверстия для монтажа контроллеров выполняются по фактической модели контроллера.

Исправлены недочеты первоначальной модели на практике.

Состав: Сборочный чертеж, спецификация, деталировка, 3D-сборка Язык документа

Софт: SolidWorks 2013

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Тумба установки контроллеров в кабине крана облегченная

Просмотр файлов
Сборка тумба.SLDASM
Hex Bolt 7798_gost.sldprt
Washer 6402_3_gost.sldprt
лист гнут тумб.SLDPRT
панель 1.SLDPRT
Уголок тумба.SLDPRT
Косынка.cdw
Крышка.cdw
Лист гнутый.cdw
Опора.cdw
Панель.cdw

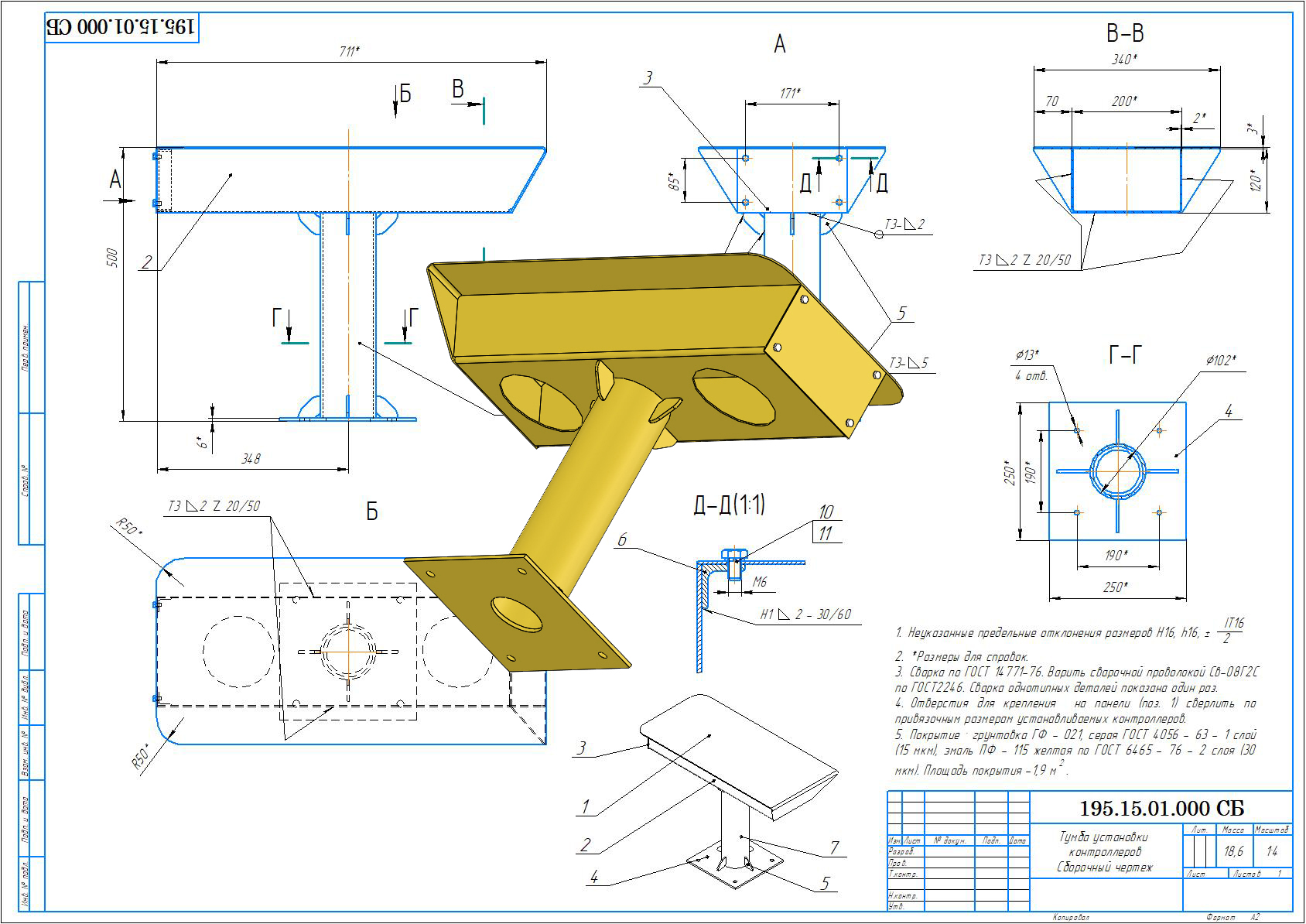

СБ ТУМБА УСТАНОВКИ КОНТРОЛЛЕРОВ.cdw
Уголок.cdw
Тумба установки контроллеров.spw
