КОМПАС 3D 18

Установка на фундамент и выверка рамы транспортера, рольганга

УрФУ
Кафедра Металлургических и роторных машин
Курсовой проект по дисциплине "Ремонт и монтаж металлургического оборудования"

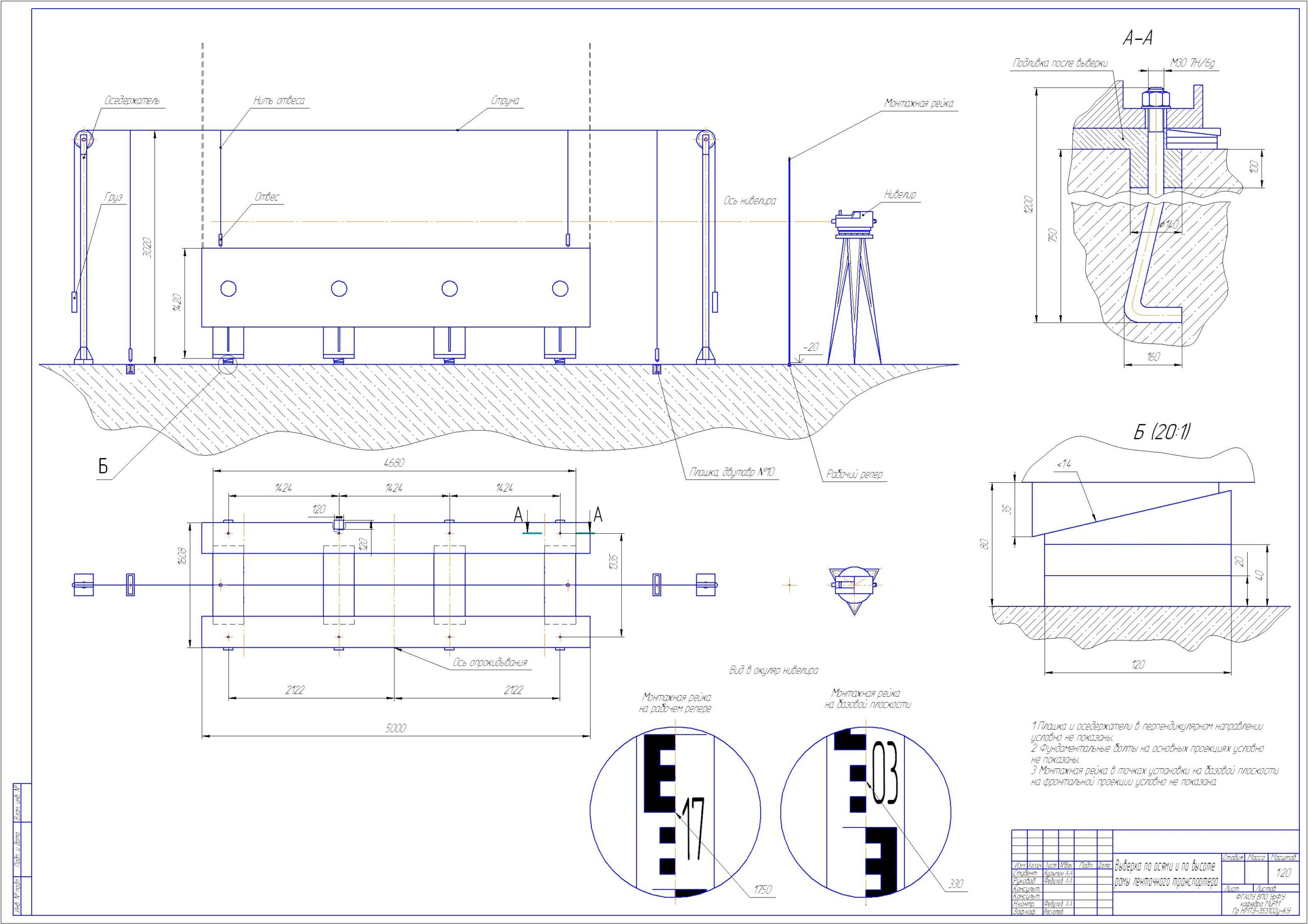

На тему: "Выверка по осям и высоте рамы ленточного транспортера.Расчет фундаментных болтов"
Екатеринбург 2018

Исходные данные: ленточный транспортер внутризаводского изготовления. Транспортер предназначен для транспортировки песка и щебня фракции 2- 5 по линии до узла сортировки. Имеет габаритные размеры 5000х1608х1420. Масса в сборе составляет 4320 кг.

Содержание

1. Способ крепления и установки базовой детали на фундамент 2
2. Расчетная часть 3
2.1 Исходные данные для расчета фундаментных болтов 3
2.2 Расчет фундаментных болтов 4
3. Описание выверки рамы 8
3.1. Определение размеров подкладок 8
3.2 . Применяемые инструменты и приборы 9
3.3 . Установка рамы транспортера в проектное положение 10
Заключение 11
Библиографический список 12

Состав: Пояснительная записка,чертеж выверки. Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Установка на фундамент и выверка рамы транспортера, рольганга

Просмотр файлов
Саша курсовой\курсовая фундамент.DOCX
Саша курсовой\на второй заход.cdw
Саша курсовой
