Конкурс асов 3D-моделирования

Вертикальный подъемник для инвалидов

Белорусско-Российский университет
Кафедра "строительно-дорожные, подъемно-транспортные машины и оборудование"
Курсовой проект по дисциплине "Проектирование ПТМ"
На тему "Вертикальный подъемник для инвалидов"
Могилев 2015

В данном проекте необходимо спроектировать вертикальный подъёмник для инвалидов, рассчитать и выбрать параметры проектируемой конструкции.

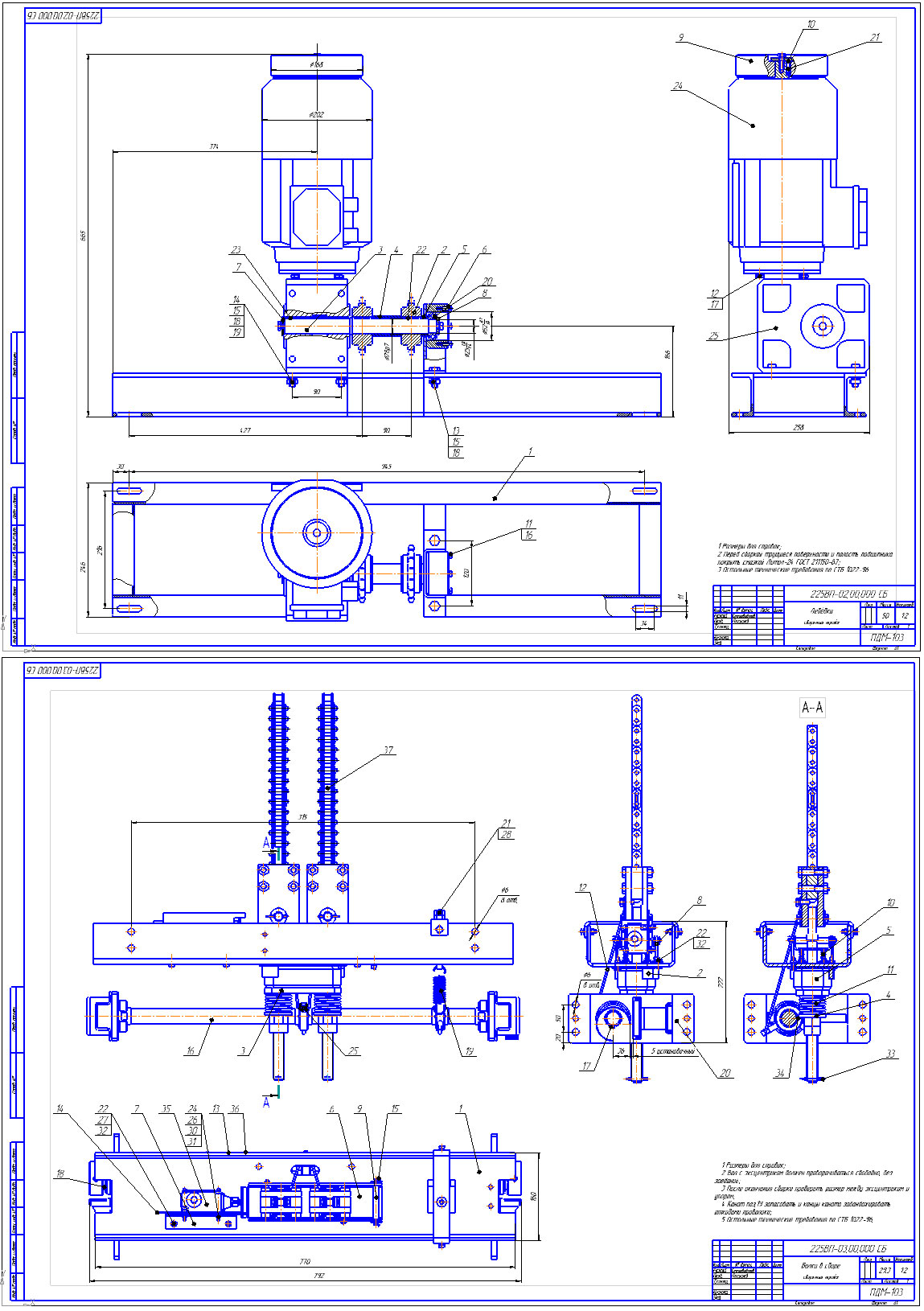

Графическая часть содержит чертеж балки с тяговыми цепями и чертеж приводного механизма (лебедка).
Курсовой проект содержит 2 листа формата А1 и 5 листов А4 (спецификации) графической части, 28 страниц пояснительной записки.

Платформа подъемная предназначена для подъема и спуска людей (инвалидов) с нарушением статодинамической функции, включая использующих кресла-коляски и другие средства реабилитации, и для людей с ограниченными возможностями для передвижения, относящихся к маломобильной группе.

Техническая характеристика:
Грузоподъемность - 225 кг
Масса грузонесущей площадки, кг – 150
Скорость подъёма груза, м/с – 0,2
Высота подъёма, м – 6
Диаметр приводной звёздочки, мм – 100

Состав: Балка в сборе (СБ), Лебедка (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:
Подъемник\Балка в сборе сборочный чертёж _ 225ВП-03.00.000 СБ.cdw
Подъемник\Записка ПТМ.doc
Подъемник\Лебёдка сборочный чертёж _ 225ВП-02.00.000 СБ.cdw
Подъемник\Спецификация балки лист 1 .cdw
Подъемник\Спецификация балки лист 2.cdw
Подъемник\Спецификация балки лист 3.cdw
Подъемник\Спецификация лебёдки лист 1.cdw
Подъемник\Спецификация лебедки лист 2.cdw
Подъемник
