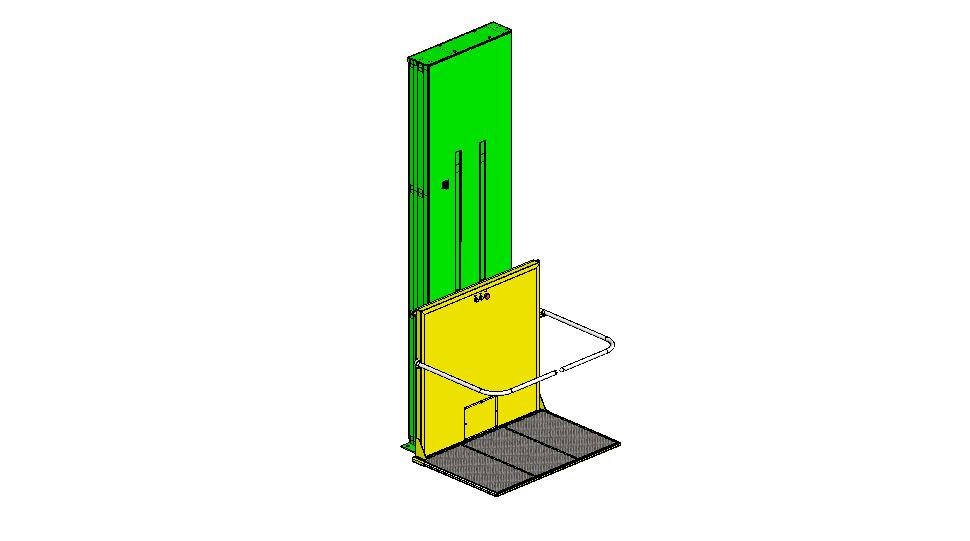

Подъемник для инвалидов ПВ1.00.000СБ предназначен для подъема людей с ограниченными возможностями и широко применяется в местах, где невозможно установить пандусы под правильным углом. Его можно установить в местах старой застройки и для новых зданий.
Подъемник оснащен горизонтальной платформой с кнопками управления работой и с вертикальным канатным подъемом от лебедки. Эксцентриковые ловители срабатывают при обрыве каната.
Техническая характеристика
1. Грузоподъемность, кг ................................................ 250
2. Высота подъема, м ..................................................... 2
3. Скорость подъема, м/мин .......................................... 8
4. Напряжение питающей сети, В ............................... 220
5. Мощность двигателялебедки, кВт ......................... 1,8
6. Размеры платформы, мм .......................................... 800×1260
7. Габариты (Д×Ш×В), мм .............................. 1124×1300×3097
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Подъемник для инвалидов ПВ1. 00.000СБ
Подъемник для инвалидов ПВ1. 00.000СБ
0
9
538
10
1
150
Автор
Есефьев
Александр
Дата
02.11.2018
Язык
Русский
Состав
Модели деталей и сборок 3D
Софт
SolidWorks 2007
Как открыть?
Содержимое архива
-
ПВ1.02.102-01 Основание.SLDPRT
-
ПВ1.03.106 Стенка.SLDPRT
-
ПВ1.01.002 Стойка.SLDPRT
-
Канат 8.SLDPRT
-
ПВ1.03.303 Заглушеа.SLDPRT
-
ПВ1.03.104-01 Кронштейн.SLDPRT
-
ПВ1.01.005 Балка.SLDPRT
-
Кольцо А30 ГОСТ 13940-86.SLDPRT
-
Винт М6х10 ГОСТ 1491-80.SLDPRT
-
ПВ1.02.102 Основание.SLDPRT
-
Гайка М16-7Н.36.019 ГОСТ 5915-70.SLDPRT
-
ПВ1.03.302 Кронштейн.SLDPRT
-
ПВ1.02.008 Втулка.SLDPRT
-
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
-
ПВ1.02.000СБ Каретка.SLDASM
-
ПВ1.02.005 Ось.SLDPRT
-
Штифт 8х50 ГОСТ 10774-75.SLDPRT
-
Болт М12-8gх90.36.019 ГОСТ 7798-70.SLDPRT
-
Болт М8-8gх16.36.019 ГОСТ 7798-70.SLDPRT
-
Болт М12-8gх50.36.019 ГОСТ 7798-70.SLDPRT
-
ПВ1.02.203 Стенка.SLDPRT
-
Винт М4х12 ГОСТ 1491-80.SLDPRT
-
ПВ1.02.100СБ Каркас каретки.SLDASM
-
ПВ1.02.009 Рычаг.SLDPRT
-
ПВ1.02.004 Кронштейн.SLDPRT
-
Винт М8-6gх25.36.019 ГОСТ 1478-93.SLDPRT
-
Гайка М10-7Н ГОСТ 5915-70.SLDPRT
-
Шайба 10.0112 ГОСТ 11371-78.SLDPRT
-
Болт М16-8gх60.36.019 ГОСТ 7798-70.SLDPRT
-
ПВ1.03.204 Перемычка.SLDPRT
-
ПВ1.02.201 Вилка.SLDPRT
-
ПВ1.02.003 Кольцо.SLDPRT
-
Шайба 4 65Г 019 ГОСТ 6402-70.SLDPRT
-
ПВ1.00.001 Втулка.SLDPRT
-
ПВ1.03.200СБ Площадка.SLDASM
-
ПВ1.02.302 Рычаг.SLDPRT
-
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
-
Гайка М8-7Н ГОСТ 5915-70.SLDPRT
-
Болт М10-8gх25.36.01 ГОСТ 7798-70.SLDPRT
-
ПВ1.03.002 Крышка.SLDPRT
-
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
-
ПВ1.01.001 Основание.SLDPRT
-
ПВ1.02.006 Вал.SLDPRT
-
ПВ1.02.101 Балка.SLDPRT
-
Подшипник 206 ГОСТ8338-75.SLDPRT
-
ПВ1.01.006 Направляющая НТ-3А.SLDPRT
-
ПВ1.00.005 Стойка.SLDPRT
-
Винт М4х8 ГОСТ 1491-80.SLDPRT
-
ПВ1.01.000СБ Каркас.SLDASM
-
Гайка М4-6Н.8 ГОСТ 5915-70.SLDPRT
-
Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
-
ПВ1.01.003 Перемычка.SLDPRT
-
ПВ1.03.301 Поручень.SLDPRT
-
Кнопка выступающая без фиксации, зеленая с подсветкой МР3-21G 1SFA 611 102 R1102.SLDPRT
-
Лебедка Ра 1200 1,8 квт EuroLift.SLDPRT
-
ПВ1.02.007 Вал.SLDPRT
-
Болт М10-8gх45.58.01 ГОСТ 7798-70.SLDPRT
-
ПВ1.03.105 Стенка.SLDPRT
-
ПВ1.03.101 Стойка.SLDPRT
-
ПВ1.00.002 Крышка.SLDPRT
-
Микровыключатель МП2106М УХЛ3 16А 660в ТУ 3428-006-03964945-01.SLDPRT
-
ПВ1.02.202 Основание.SLDPRT
-
Болт М10-8gх40.36.019 ГОСТ 7798-70.SLDPRT
-
ПВ1.03.107 Упор.SLDPRT
-
ПВ1.03.104 Кронштейн.SLDPRT
-
ПВ1.02.011 Пружина.SLDPRT
-
ПВ1.02.301 Втулка.SLDPRT
-
ПВ1.02.010 Эксцентрик.SLDPRT
-
ПВ1.03.103 Перемычка.SLDPRT
-
ПВ1.03.108 Упор.SLDPRT
-
Гайка М8-7Н ГОСТ 5916-70.SLDPRT
-
ПВ1.02.200СБ Кронштейн.SLDASM
-
ПВ1.02.303 Фиксатор.SLDPRT
-
ПВ1.00.000СБ Подъемник для инвалидов.SLDASM
-
ПВ1.02.106 Стойка.SLDPRT
-
Шплинт 8х40.006 ГОСТ 397-79.SLDPRT
-
ПВ1.03.203 Стяжка.SLDPRT
-
Грибовидная кнопка без фиксации, красная без подсветки MPM1-10R 1SFA 611 124 R1001.SLDPRT
-
ПВ1.02.104 Кронштейн.SLDPRT
-
ПВ1.03.000СБ Платформа.SLDASM
-
Кнопка выступающая без фиксации, синяя с подсветкой МР3-21L 1SFA 611 102 R1104.SLDPRT
-
ПВ1.03.201 Труба 25х3 ГОСТ.SLDPRT
-
ПВ1.03.300СБ Поручень.SLDASM
-
ПВ1.00.004 Крепление конца каната.SLDPRT
-
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
-
ПВ1.02.105 Кронштейн.SLDPRT
-
Коуш 8,7 ГОСТ 2224-43.SLDPRT
-
Шайба 30.04.019 ГОСТ 11371-78.SLDPRT
-
Шайба 16 65Г 019 ГОСТ 6402-70.SLDPRT
-
Гайка М16-7Н ГОСТ 5916-70.SLDPRT
-
ПВ1.02.012 Обойма.SLDPRT
-
Болт М8-8gх20.36.019 ГОСТ 7798-70.SLDPRT
-
Болт М16-8gх36.36.019 ГОСТ 7798-70.SLDPRT
-
ПВ1.02.002 Ось.SLDPRT
-
ПВ1.02.013 Тяга.SLDPRT
-
ПВ1.00.006 Копир.SLDPRT
-
ПВ1.00.003 Крышка.SLDPRT
-
ПВ1.02.103 Кронштейн.SLDPRT
-
ПВ1.03.202 Стяжка.SLDPRT
-
ПВ1.02.201 Боковинаа.SLDPRT
-
ПВ1.03.205 Настил.SLDPRT
-
ПВ1.01.007 Шина.SLDPRT
-
ПВ1.02.107 Стойка.SLDPRT
-
ПВ1.03.102 Кронштейн.SLDPRT
-
Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
-
ПВ1.01.004 Стенка.SLDPRT
-
ПВ1.02.300СБ Рычаг.SLDASM
-
ПВ1.03.100СБ Каркас платформы.SLDASM
-
Шайба 8.0112 ГОСТ 11371-78 .SLDPRT
-
Винт М4х25 ГОСТ 1491-80.SLDPRT
-
Штифт 8х44 ГОСТ 10774-75.SLDPRT
