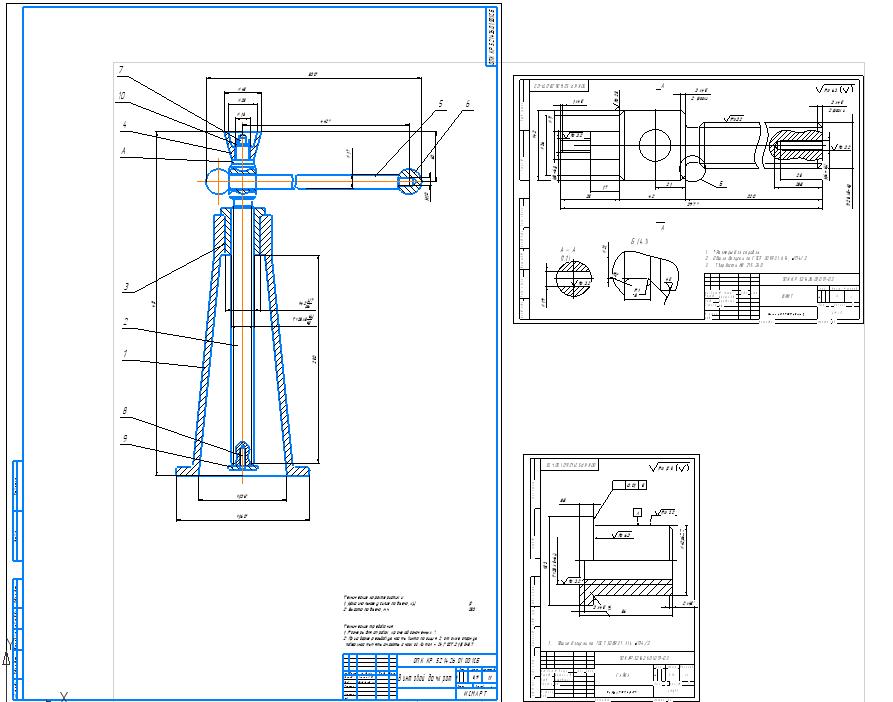

Винтовой домкрат Q=12 кН

Институт судостроения и морской арктической техники (Севмашвтуз)
Кафедра " Проектирование подъемно-транспортного и технологического оборудования"
Курсовая работа по дисциплине " Основы проектирования"
На тему "Проектирование винтового механизма"
Северодвинск 2016

Цель работы: создание винтового механизма, обеспечивающего заданные технические характеристики.
Для достижения поставленной цели необходимо решить следующие задачи: вы-брать тип резьбы и подобрать материалы для всех элементов механизма, спроектировать винт, гайку и пяту, произвести проверку винта на устойчивость и прочность, спроектировать привод механизма, рассчитать параметры передачи и конструктивные размеры корпуса.

Исходные данные для проектирования
Максимальное усилие на винт Q, (кН) 12
Осевое перемещение Н, (мм) 250
Назначение механизма: Выполнение монтажных работ
Интенсивность использования Интенсивно
Условия работы На открытом воздухе
Выпуск Единичный

Содержание
1. Введение 4
2. Описание конструкции и принципа действия проектируемого механизма 6
3. Выбор типа резьбы и материалов для всех элементов механизма 8
3.1 Выбор типа резьбы 8
4. Проектирование винта 9
4.2 Проверка резьбы на самоторможение 10
5. Проектирование гайки 13
5.2 Проверка гайки на прочность 14
7. Проверка винта на устойчивость 19
8. Проверка винта на прочность 22
9. Проектирование привода механизма 27
10. Расчет параметров передачи 29
11. Расчет конструктивных размеров корпуса 30
12. Заключение 32
13. Список литературы 33
