Задвижка реечная с приводом 770х590х240 мм

0
0
20
0
0
80

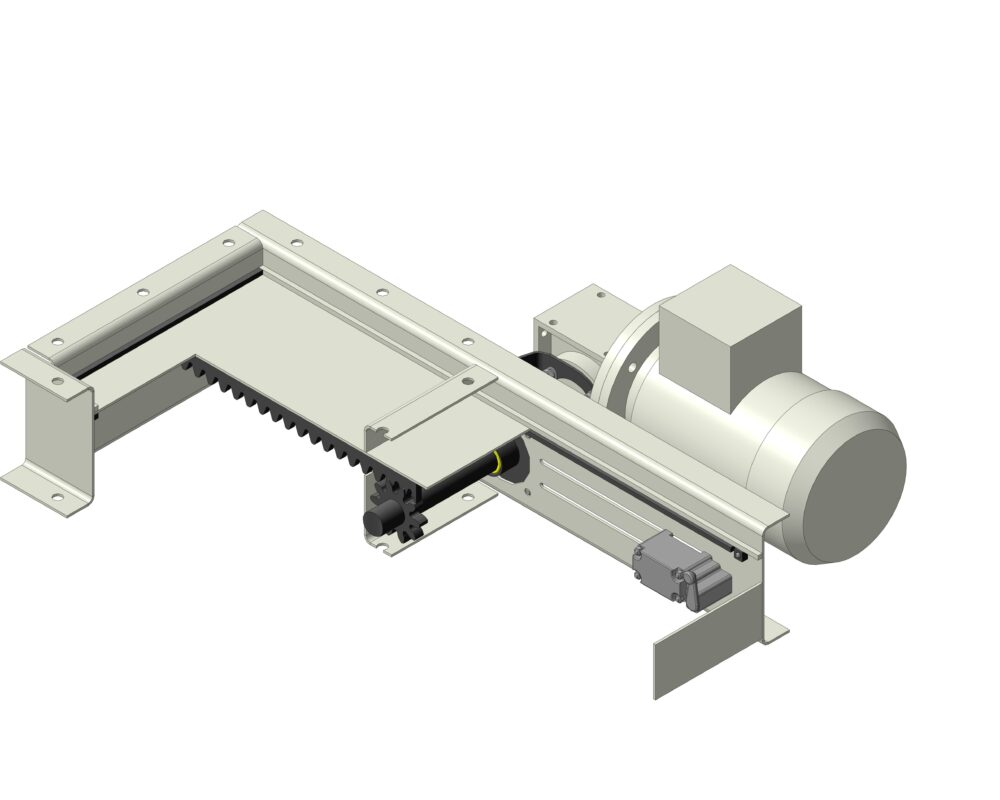

3D модель Задвижка реечная с приводом 770х590х240 мм
3D модель Задвижка реечная с приводом 770х590х240 мм

Задвижка реечная предназначена для выпуска зерна и других сыпучих продуктов из различных емкостей и бункеров.
1 Сечение входное 300х300мм.
2 Сечение выходное 300х300мм.
3 Время открытия (закрытия) заслонки не более 8 с.
4 Привод 0,25 кВт 18об/мин. Установленная мощность 0,25 кВт
5 Габаритные размеры (ДхШхВ): 770х590х240 мм

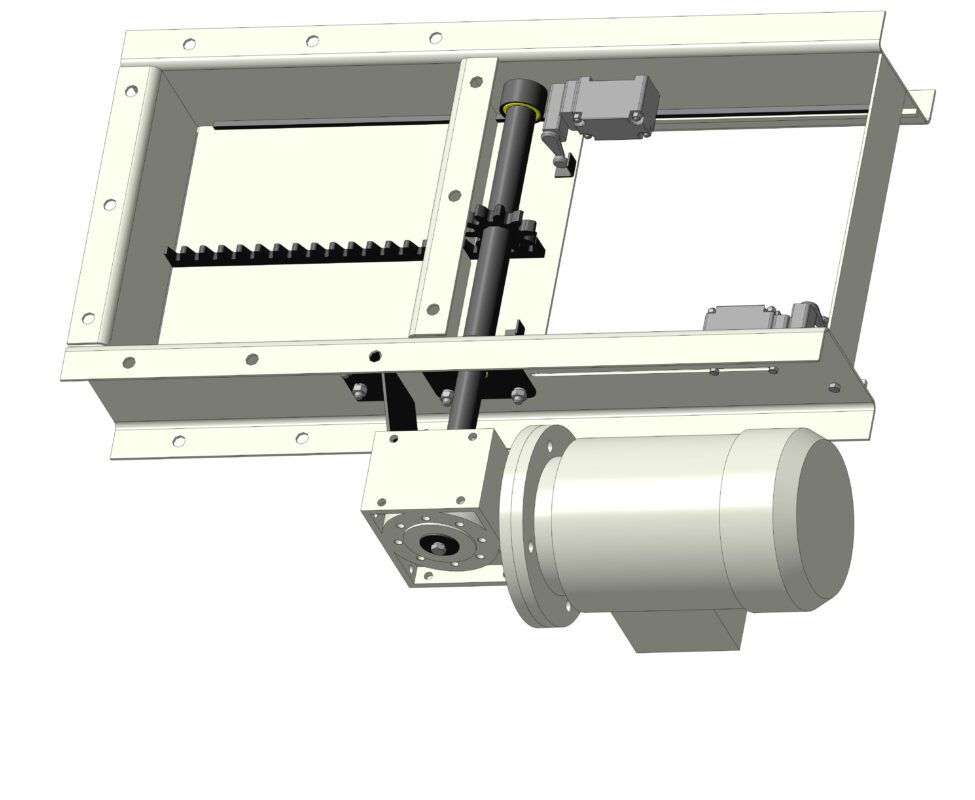

3D Модели задвижки реечная
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Сергей Толстов
Дата
19.05.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 15 Как открыть?
Содержимое архива
  • ТЗЭ-200 03.001 - Труба_(fn-7).m3d
  • Шпилька_(fn-18).m3d
  • +++ТЗЭ-300.a3d
  • Болт с шестигранной головкой_(fn-44).m3d
  • Шпонки призматические по ГОСТ 23360-78_(fn-43).m3d
  • Сборка_(fn-29).a3d
  • ТЗР-300 04.001 - Труба_(fn-32).m3d
  • ТЗЭ-300 04.002 - Шестерня_(fn-3).m3d
  • IEC IMB 14_(fn-36).m3d
  • ТЗЭ-300 01.004 - Стенка правая_(fn-14).m3d
  • Деталь_(fn-33).m3d
  • ТЗЭ-300 01.003 - Стенка нижняя_(fn-10).m3d
  • Шайба пружинная_(fn-40).m3d
  • ТЗЭ-300 00.002 - Реактивная тяга_(fn-19).m3d
  • Шайба_(fn-41).m3d
  • ТЗЭ-300 01.009 - Направляющая_(fn-12).m3d
  • ВП15-21-231_(fn-23).m3d
  • ТЗР-300 04.000 СБ - Крышка_(fn-48).a3d
  • ТЗЭ-300 04.001 - Вал_(fn-4).m3d
  • +видТЗЭ-300.a3d
  • Гайка шестигранная_(fn-42).m3d
  • ТЗЭ-300 04.000 СБ - Вал приводной_(fn-2).a3d
  • ТЗЭ-300 01.008 - Направляющая нижняя_(fn-17).m3d
  • Корпус редуктора_(fn-38).m3d
  • ТЗЭ-300 01.005 - Стенка верхняя_(fn-11).m3d
  • ТЗЭ-300 02.000 СБ - Заслонка_(fn-24).a3d
  • ТЗЭ-300 00.003 - Шайба_(fn-20).m3d
  • ТЗЭ-300 03.001 - Фланец_(fn-6).m3d
  • Деталь_(fn-34).m3d
  • ТЗР-300 03.002 - Звездочка_(fn-31).m3d
  • ТЗР-300 04.002 - Фланец_(fn-49).m3d
  • Деталь_(fn-39).m3d
  • Фланец на двигадель_(fn-37).m3d
  • ТЗЭ-300 01.002 - Стенка передняя_(fn-13).m3d
  • ТЗЭ-200 00.004 - Ограничитель_(fn-21).m3d
  • ТЗЭ-300 01.006 - Направляющая верхняя_(fn-9).m3d
  • ТЗЭ-300 00.001 - Втулка_(fn-22).m3d
  • Сборка_(fn-30).a3d
  • ТЗЭ-300 02.001 - Шибер_(fn-28).m3d
  • ТЗЭ-300 01.007 - Стенка задняя_(fn-15).m3d
  • ТЗЭ-300(ПРОЧЕЕ).a3d
  • ТЗЭ-300 03.000 СБ - Фланец_(fn-5).a3d
  • ТЗЭ-300 01.001 - Стенка левая_(fn-16).m3d
  • +Сборка.a3d
  • ТЗЭ-300 01.000 СБ - Корпус_(fn-8).a3d
  • ТЗЭ-200 02.001 - Упор_(fn-25).m3d
  • Деталь_(fn-27).m3d
  • NMRV 050-30-30-0,25-В3_(fn-35).a3d
  • ТЗЭ-300 02.002 - Рейка_(fn-26).m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
