Предназначены для регулирования выпуска зерна из силосов, бункеров и оборудования. Применяют на элеваторах, зерноскладах, портах, мельницах, хлебокомбинатах.
Устройство задвижек

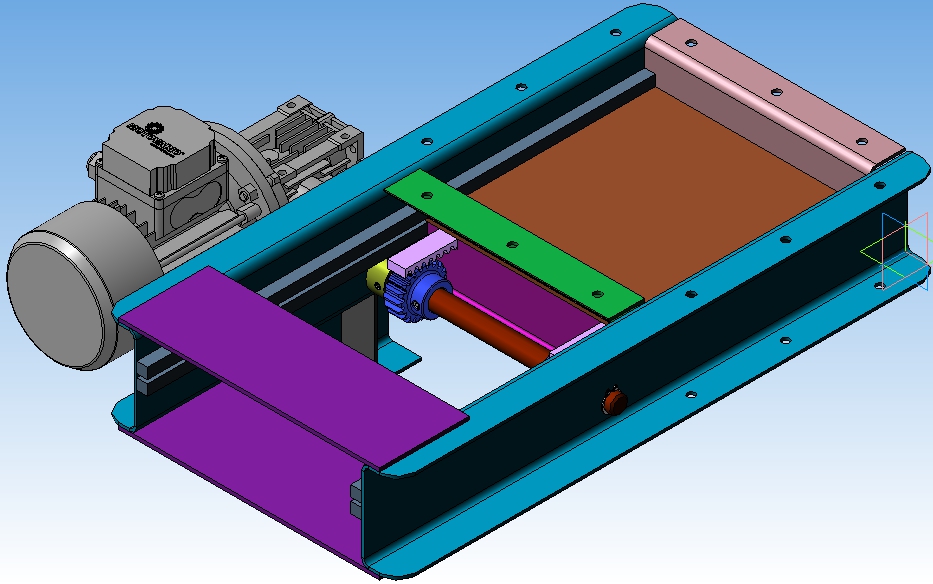

Основными узлами являются корпус механизма заслонки и электропривод. Корпус сварен из гнутого швеллера, в средней части имеет прорезь и квадратные направляющие для заслонки. Механизм задвижки включает в себя: заслонку с рейками, вал привода заслонки с шестернями и бронзавые втулки (можно заменить на подшипники). Механизм заслонки приводится в движение от мотор-редуктора NMRV, мощностью 0,25 кВт. Задвижки выпускаются двух типов: тип А - оба отверстия квадратного сечения, тип Б - одно отверстие квадратного сечения, другое круглого сечения.
При поступлении команды на открытие или закрытие задвижки срабатывает электродвигатель, который через редуктор передает крутящий момент валу привода с шестернями. При вращении шестерен, рейки находящиеся с ними в зацеплении, двигаются вместе с заслонкой, открывая либо закрывая задвижку.
Сборку можно изменить под нужную Вам задвижку: от 200х200 до любого выхода КВАДРАТНОЙ формы.
1. Открыть файл "Стенка фронтальная _ ЭЛЕВ-001.00.002.m3d".
2. В дереве модели редактировать "Листовое тело:1".
3. Изменяем значение "Расстояние 1" на размер нужного Вам выхода.
4. Открыть "Задвижка ЗРЭ 250х250 _ ЭЛЕВ-001.00.000 СБ.a3d". Согласиться на "Перестроить сборку".
5. Перейти к файлу "Стенка фронтальная _ ЭЛЕВ-001.00.002.m3d" нажать на кнопку "Перестроить" или F5.
6. Перейти к файлу "Задвижка ЗРЭ 250х250 _ ЭЛЕВ-001.00.000 СБ.a3d". Согласиться на "Перестроить сборку".
7. Сборка и все детали перестроятся под необходимую Вам задвижку.
