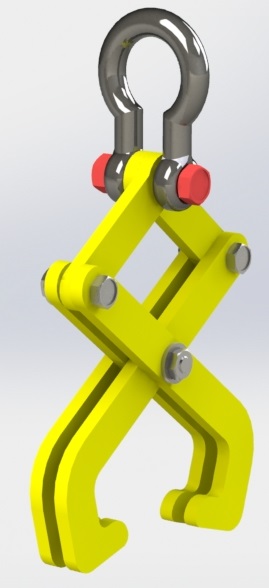

Конструкция клещевого захвата представляет собой две шарнирно соединенные тяги , соединенные при помощи штанг. В верхней части штанг устанавливается монтажная скоба для соединения захвата с крюком подъемной машины. Шарнирное соединение тяги выполняется в центральной части (соотношение 1:1). Груз удерживается на опорной консоли тяг.
Грузоподъемность 400 кг
Рабочий интервал 0 — 120 мм
