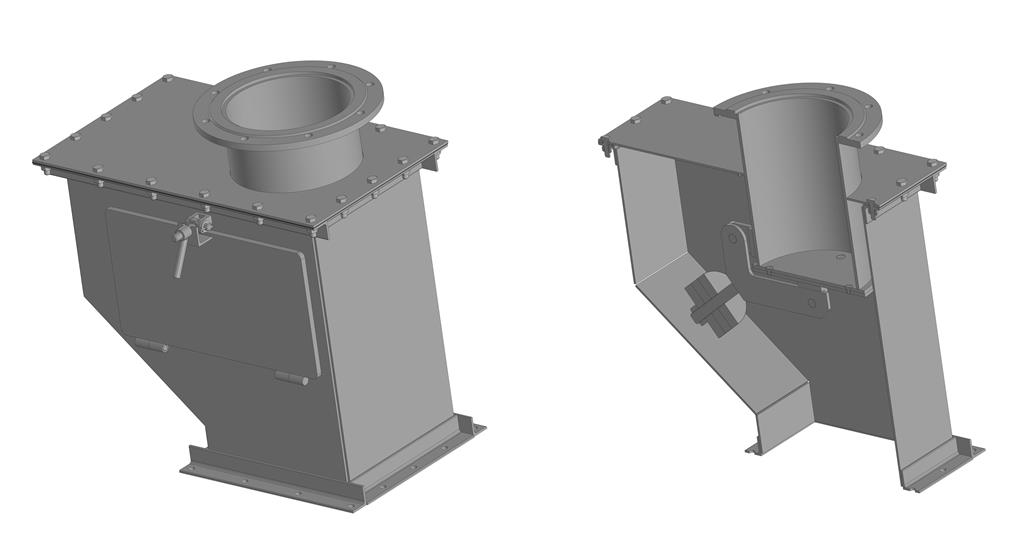

Затвор-мигалка предназначен для автоматической выгрузки скопившейся в корпусе бункера пыли.
Модель с деталировкой в натуральную величину.
