- Ролик цельный вместе с валом.
- Для большего сцепления с трубой на лезвии делаются засечки(на модели их нет), методом накатки. После накатки ролик термообрабатывается до максимальной твердости.
- Диаметр ролика 153мм.

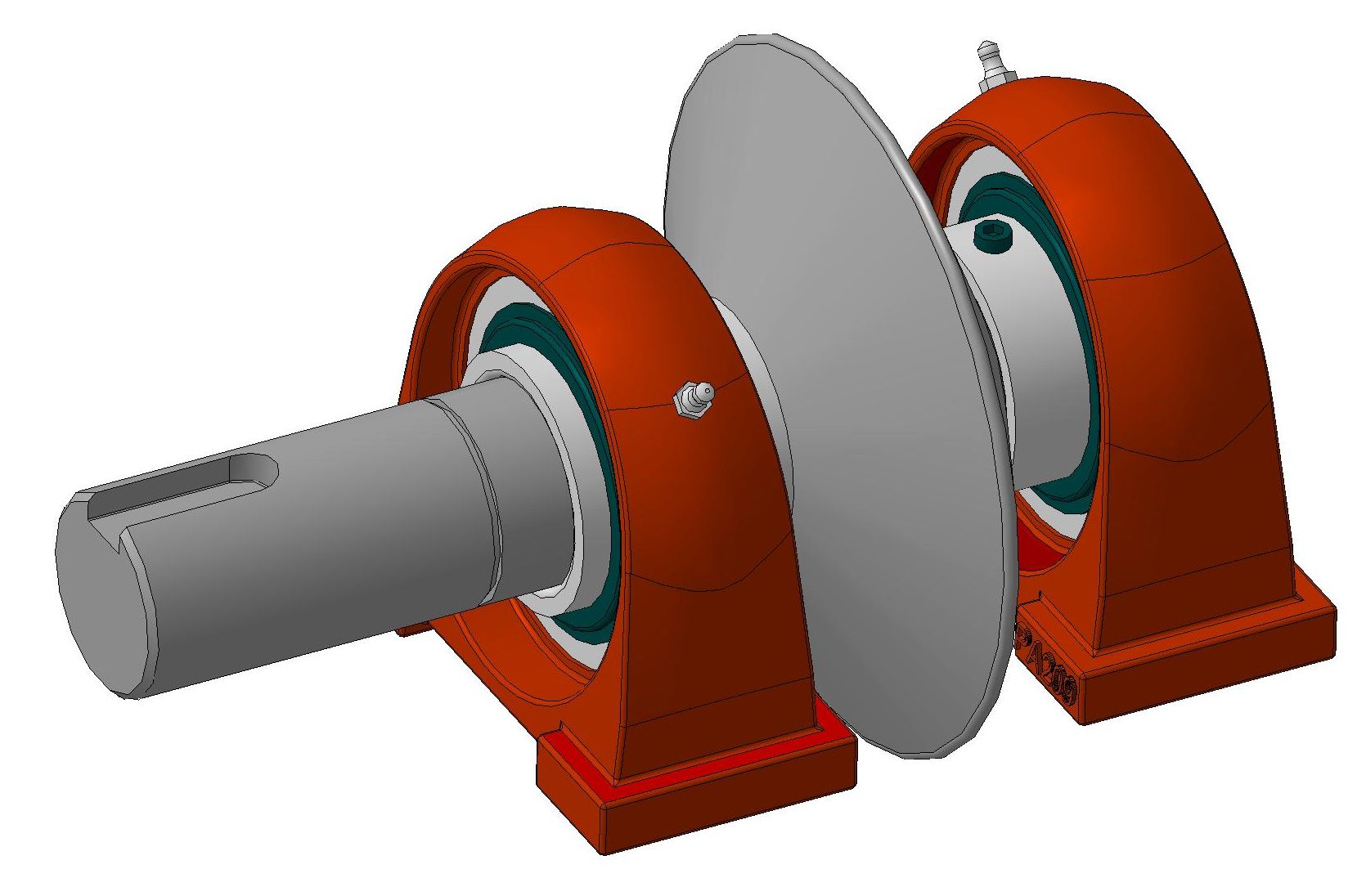

- Вал(d=45mm) крепится в двух корпусных подшипниках UCPA209.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Рабочий ролик - формующий орган для холодной ковки витой трубы.
Рабочий ролик - формующий орган для холодной ковки витой трубы.
