Рабочий орган дискатора БД1-6.07.00.00р

390

100

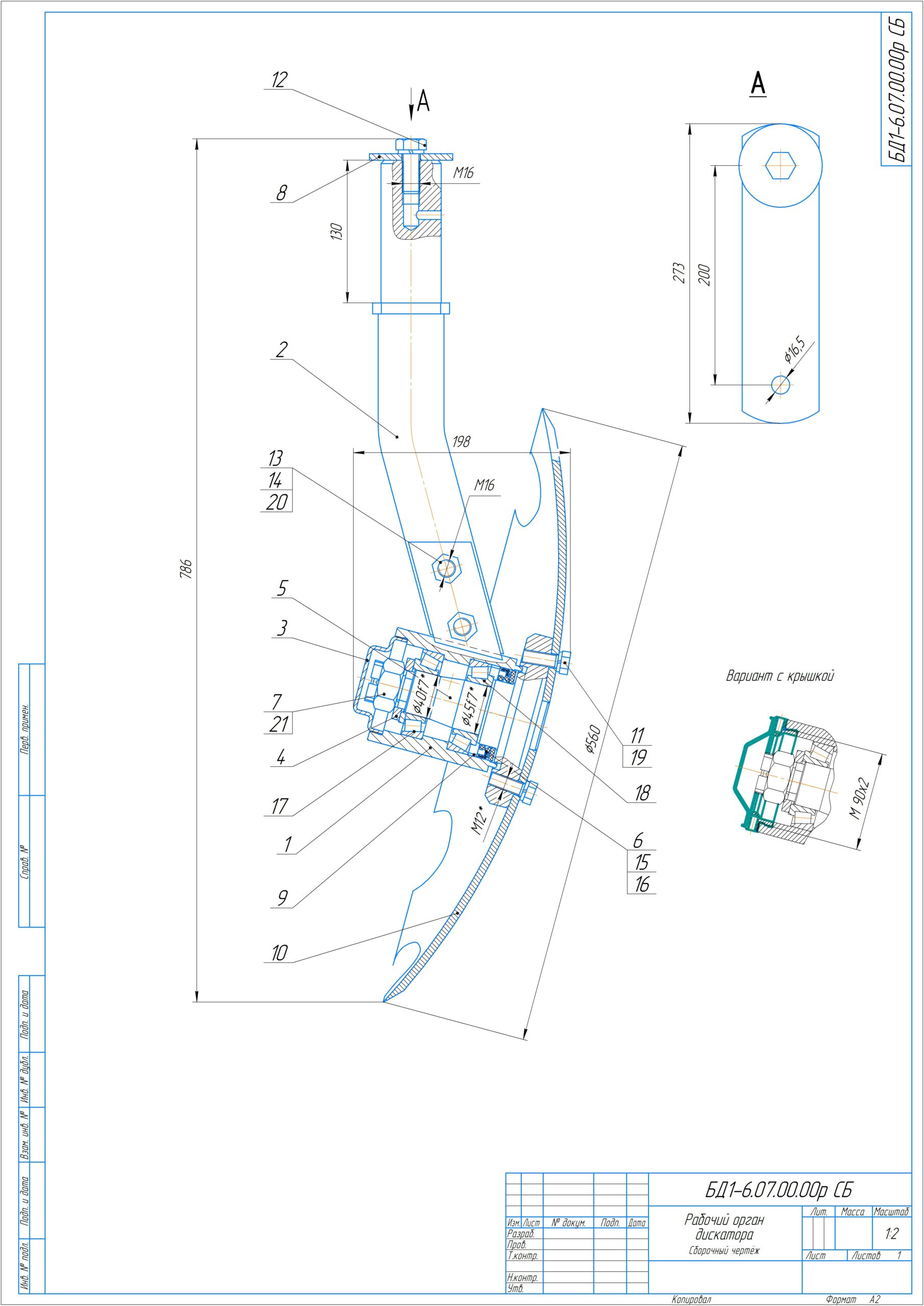

Чертеж Рабочий орган дискатора БД1-6.07.00.00р

БД1-6.07.00.00р Рабочий орган дискатора является основным узлом бороны дисковой типа БДМ. Режущий диск рабочего органа расположен под углом к направлению движения дисковой бороны и под углом к поверхности почвы. За счёт такого расположения происходит рыхление почвы перед посевом зерновых культур.

дискатор Рабочий орган

Автор

Владимир Хан

Дата

22.10.2020

Язык

Русский

Состав

Сборочные чертежи (СБ), спецификации общая и сборочных единиц, деталировка.

Софт

КОМПАС-3D 19.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

БД1-6.07.00.00р Рабочий орган дискатора
- БД1-6.07.00.00р СБ Рабочий орган дискатора.jpg
