КОМПАС 3D 18

«Расчет технологической схемы дробильно-сортировочного завода, с разработкой роторной дробилки, с размерами ротора 849х600»

Воронежский государственный архитектурно-строительный университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине «Строительные машины и оборудование»
на тему:«Расчет технологической схемы дробильно-сортировочного завода»
Воронеж 2014

В данном проекте произведен расчёт технологической схемы и выбор оборудования
дробильно-сортировочного предприятия.
Исходные данные для расчёта:
производительность дробильно-сортировочного предприятия: П = 155 м3/ч;
максимальный размер исходного материала: Dmax = 750 мм;
максимальный размер готового продукта: dmax = 70 мм;
предел прочности дробимого материала: σсж = 100 МПа;.

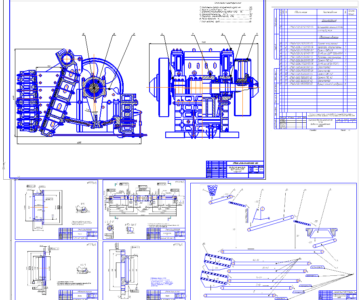

Графическая часть содержит технологическая схема дробильно-сортировочного завода, общий вид дробилка роторная и деталировка.
Курсовой проект содержит 3 листа формата А1 графической части, 31 страниц пояснительной записки, содержащей 3 рисунков, 1 таблицу и 9 источников.
В конструкторской части был разработан:
1. Для рассева класса (- 70) на фракции 40 – 70 мм, 20 – 40 мм и 0 – 20 мм выбираем двухситовый грохот СМД – 125 типа ГИС – 62 с размерами отверстий верхнего сита 40 мм, нижнего – 20 мм.
Площадь каждого сита – 10,0 м2. Паспортная производительность ориентировочно составит 200 м3/ч. Согласно расчёту грохот обеспечивает производительность 84 м3/ч.
2. Для сортировки класса (- 20) на фракции 10 – 20 мм, 5 – 10 мм и 0 –5 мм - двухситовый грохот СМД – 148 типа ГИС – 42 с полезной площадью каждого сита 5,6 м2. Размеры отверстий сит: верхнего 10 мм, нижнего – 5 мм.

Состав: Технологическая схема дробильно-сортировочного завода, (ТС)ПЗ, Дробилка роторная(СБ), Деталировка (шкив, крышка, вал, ротор(СБ)), Спецификация. Язык документа

Софт: КОМПАС-3D 2015

Файлы:

Каталог / Машиностроение и механика / «Расчет технологической схемы дробильно-сортировочного завода, с разработкой роторной дробилки, с размерами ротора 849х600»

10/1 ?1.frw
10/1. ????? ?孮?????᪮? ?奬? ? ?롮? ????㤮????? ?஡??쭮-???஢?筮?? ?।?????.docx
10/2 ?1 (1).frw
10/2. ??।?????? ?᭮???? ??ࠬ??஢ ??設?.docx
10/3 ?1 (1).frw
10/3. ????? ??????⮢ ???????樨 ?? ??筮???.docx
10/4. ?ᮡ?????? ??ᯫ??樨 ??設?.docx
10/5. ??࠭? ??㤠 ?? ??ᯫ??樨 ??設?.docx
10/????????.docx
10/????ঠ???.docx
10/???? ?4.spw
10/???᮪ ?ᯮ?짮?????? ????????.docx
10/?????? ????.doc
