Расчет технологической схемы дробильно-сортировочного завода, с разработкой валковой дробилки, с гладкими валками 1000х550

Воронежский государственный архитектурно-строительный университет
Кафедра строительной техники и инженерной механики
Курсовой проект по дисциплине «Строительные машины и оборудование»
На тему: «Расчет технологической схемы дробильно-сортировочного завода, с разработкой валковой дробилки, с гладкими валками 1000х550»
Воронеж 2015

В данном проекте произведен технологический расчет схемы и выбор оборудования дробильно-сортировочного предприятия.

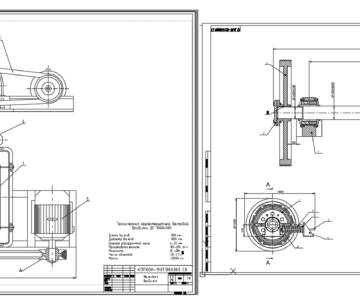

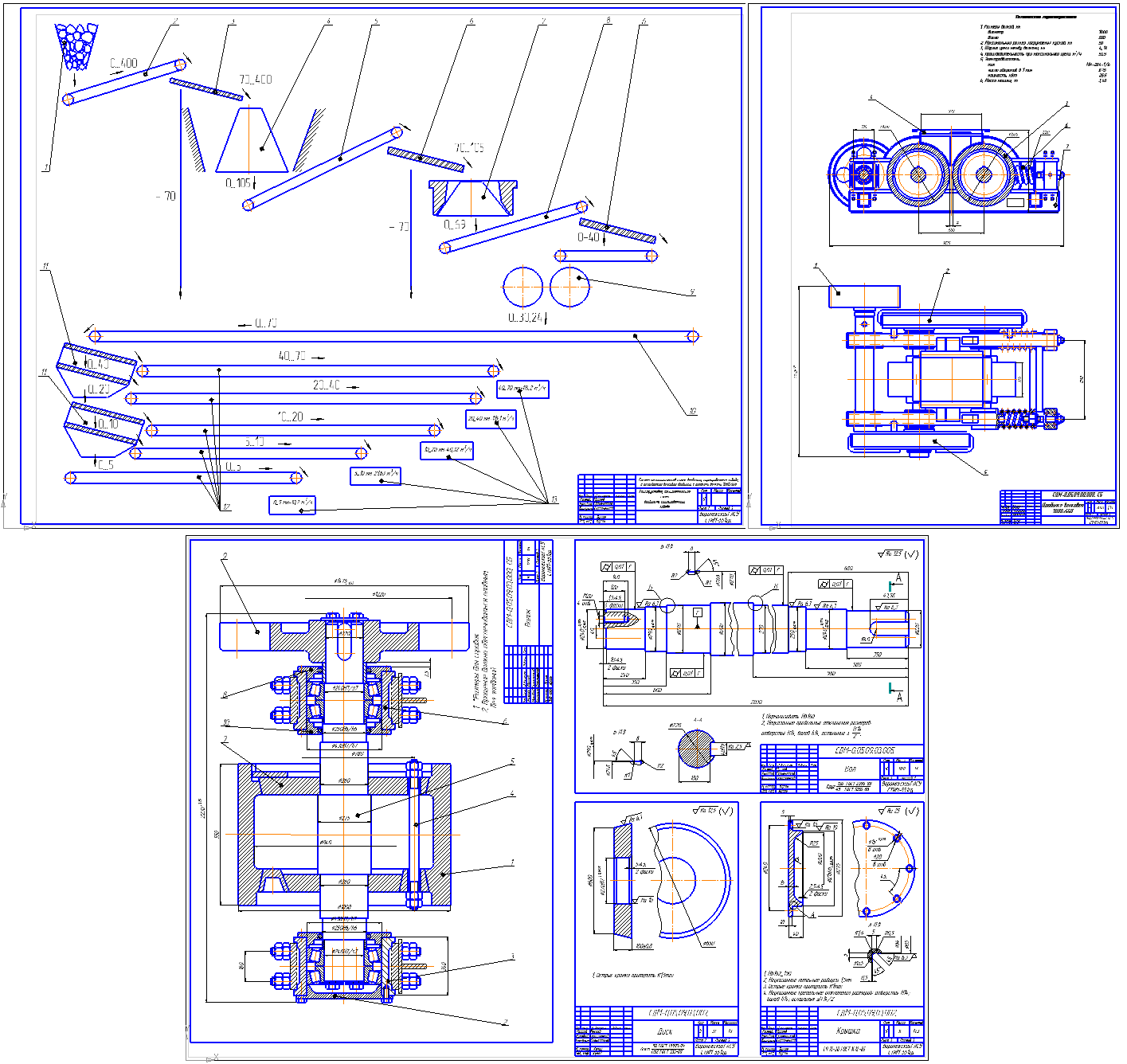

Графическая часть содержит конструктивно-технологическая схема дробильно-сортировочного завода дробилка валковая и чертеж валка.
Курсовой проект содержит 3 листа формата А1 графической части, 27 страниц пояснительной записки, содержащей 3 рисунков.
В конструкторской части был разработан
1. Для рассева класса (- 70) на фракции 40 – 70 мм, 20 – 40 мм и 0 – 20 мм выбираем два двухситовых грохота СМД – 121 типа ГИС – 62 с размерами отверстий верхнего сита 40 мм, нижнего – 20 мм. Площадь каждого сита – 10 м2
2. Для сортировки класса (- 20) на фракции 10 – 20 мм, 5 – 10 мм и 0 –5 мм - два двухситовых грохота СМД – 125 типа ГИС – 62. Размеры отверстий сит: верхнего 10 мм, нижнего – 5 мм. Полезная площадь каждого сита 10 м2.

Техническая характеристика
1. Размеры валков, мм
диаметр 1000
длина 550
2. Максимальный размер загружаемых кусков, мм 50
3. Ширина щели между валками, мм 4...18
4. Производительность при максимальной щели, м /ч 53,5
5. Электродвигатель:
тип МА-204-1/6
число оборотов в 1 мин 875
мощность, кВт 25,5
6. Масса машины, т 3,40

Состав: Конструктивно-технологическая схема дробильно-сортировочного завода, Дробилка валковая (СБ), Деталировка (диск, крышка, вал), Валок (СБ) Язык документа

Софт: КОМПАС-3D 2015
