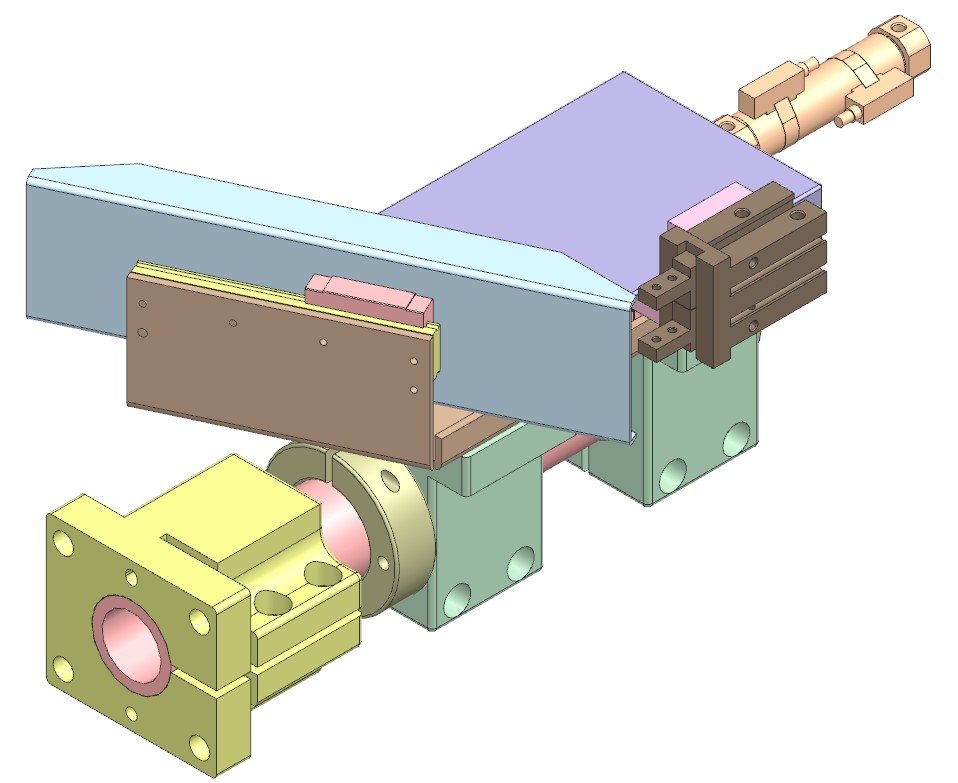

Механизм выгрузки / нижнего съема деталей YIHEDA-ZCK66-L-Z40-Y-H80-Y

YIHEDA-ZCK66-L-Z40-Y-H80-Y - тинтегрированный (цельный) механизм выгрузки / нижнего съема деталей (Integrated cutting / unloading mechanism) от известного китайского производителя компонентов промышленной автоматизации Yiheda (怡合达). Этот готовый узел используется в автоматизированных сборочных линиях, манипуляторах и упаковочных машинах. Повторяемость позиционирования данного механизма составляет ±0.1 мм.
Расшифровка маркировки:
ZCK66 — Серия продукта(Интегрированный механизм выгрузки / съема).
L — Направление выгрузки (Unloading direction) (Левая сторона) или R (Правая сторона).
Z40 — Ход по оси Z (40 мм).
Y — Наличие монтажных компонентов (Mounting assembly): Y (Да, с установочным комплектом). Варианты: Y (с компонентами), N (без компонентов).
H80 — Высота захвата детали (80 мм).
Настраиваемый параметр (минимальный шаг 5 мм, диапазон от 80 до 500 мм).
Y — Наличие пальцевого пневмоцилиндра / схвата (Finger cylinder): Y (Да, оснащен схватом). Варианты: Y (с пневмозахватом), N (без него).
Используемые материалы: Нижняя плита и крышка(конструкционная углеродистая сталь холодного проката (SPCC)),Материальный желоб / соединительный шток (нержавеющая сталь (SUS304)).
