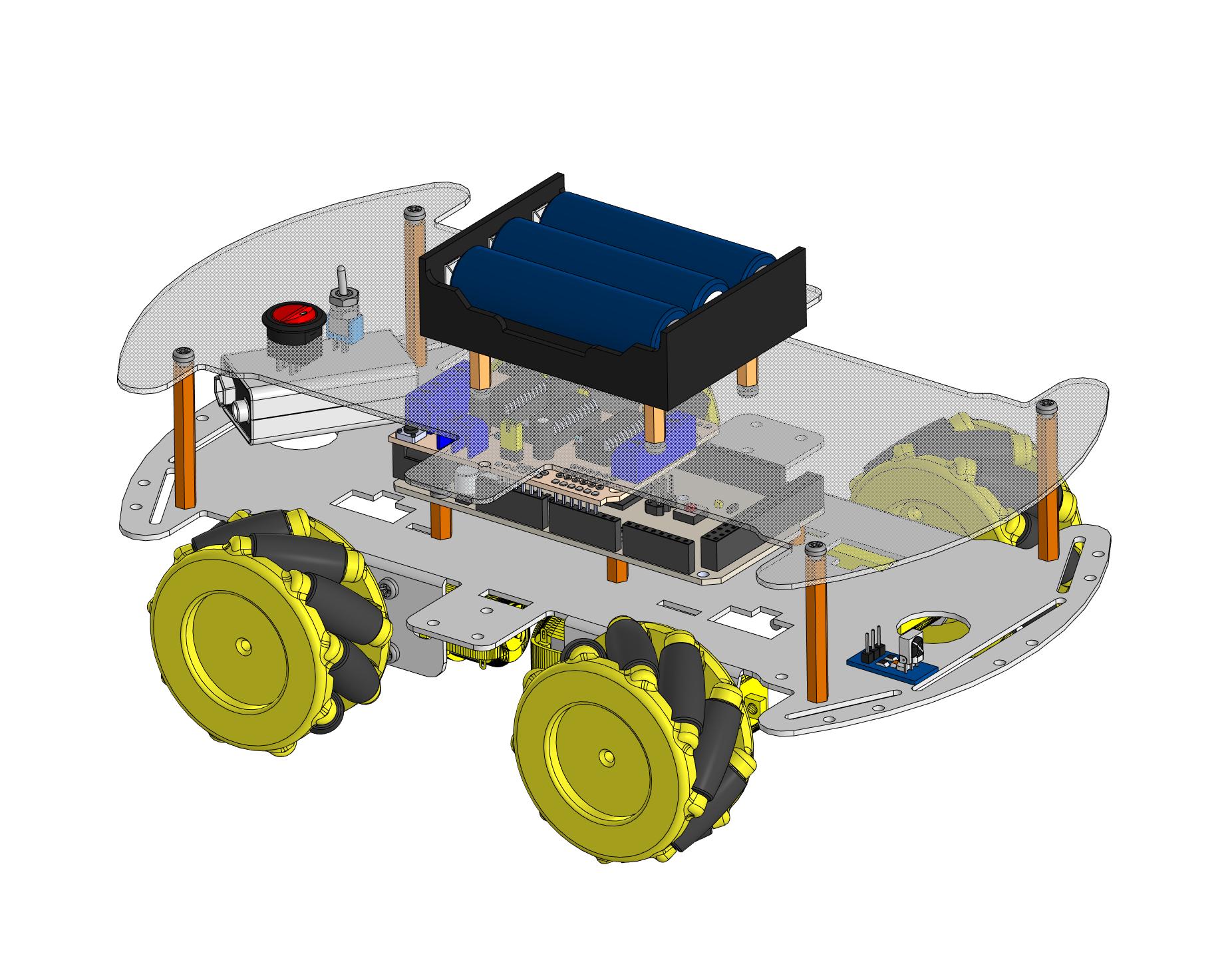

3D модель мобильного робота на базе компонентов шасси с колесами Илона, контроллера Arduino Mega и драйвера L293D. Плата Ардуино питается от элемента типа "Крона" 9В. Электродвигатели колес питаются от аккумуляторов типа 18650. Для управления роботом применяется инфракрасный пульт и датчик. В сборке нет соединительных проводов. Габариты конструкции (ДхШхВ) - 257х174х125. Робот может применятся для обучения студентов, обучающихся по специальности "Мехатроника и мобильная робототехника".
- Главная -
- Чертежи -
- Машиностроение и механика -
- Промышленные роботы и робототехника -
- Мобильный робот на базе Arduino Mega с инфракрасным управлением
Мобильный робот на базе Arduino Mega с инфракрасным управлением
0
12
686
9
6
100
Сообщить о проблеме
Автор
Николай
Занев
Дата
28.11.2022
Язык
Русский
Состав
3D Сборка и детали
Софт
КОМПАС-3D 19
Как открыть?
Содержимое архива
-
Колодка.m3d
-
L293D драйвер.m3d
-
Колесо_3L (ОБОД).m3d
-
колесо_4L.a3d
-
Обод внешний правый.m3d
-
adaptateur axe.m3d
-
обод внутренний L.m3d
-
flasque 2-01.m3d
-
Колесо_3L.m3d
-
корпус.m3d
-
Колесо_3R.m3d
-
корпус2.m3d
-
Выключатель.m3d
-
аккумулятор 18650.m3d
-
Стойка М3_41.m3d
-
Крона 9В.m3d
-
flasque 2-02.m3d
-
galet.m3d
-
Сборка РОБОТ_1.a3d
-
колесо_4L.m3d
-
колесо_4.a3d
-
обод внешний L.m3d
-
Мотор-редуктор.m3d
-
Тумблер.m3d
-
Стойка М3_40.m3d
-
Ролик.m3d
-
СборкаКолесо L.a3d
-
Ось.m3d
-
Robot_Gearbox.m3d
-
Колесо_3L (ОБОД коронка).m3d
-
ArduinoMega.m3d
-
Колесо_3.m3d
-
Стойка М3_10.m3d
-
Yellow_Motor_Body.m3d
-
IR датчик.m3d
-
Стойка М3х15.m3d
-
обод внешний R-L.m3d
-
axes galet droite.m3d
-
Adafruit_Motor_Sheild_1.2.ipt.m3d
-
