Проектирование предприятия автосервиса с разработкой мобильной инфракрасной сушки

Белорусский национальный технический университет
Автотракторный факультет
Дипломный проект на тему: "Предприятие автосервиса легковых автомобилей в г. Жодино"
Минск 2013

Дипломный проект: 120 с., 8 листов формата А1, 12 рис., 38 табл., 17 источников, 2 прил.
Ключевые слова: легковой автомобиль, сервисное обслуживание, окраска, восстановление локального повреждения лакокрасочного покрытия кузова, мобильная инфракрасная сушка, экономическая эффективность
Объектом разработки является предприятие автосервиса легковых автомобилей в г.Жодино.
Целью конструкторской части является мобильная инфракрасная сушка элементов кузова автомобиля.
В процессе работы выполнены следующие исследования и разработки: обоснована производственная программа предприятия, рассчитаны трудоемкости работ по ТО и ТР, количество рабочих, подобрано технологическое оборудование, рассчитаны площади производственных отделений и участков. Детально разработан окрасочный участок. Разработана технологическая карта восстановления локального повреждения кузова автомобиля. Рассмотрены вопросы охраны труда на предприятии. Дана экономическая оценка проектных решений.

В конструкторской части разрабатывается мобильная сушка. Прототипом для разработки устройства для сушки ЛКП является программируемая мобильная ик-сушка IRT, которая, в целом, соответствует требованиям, предъявляемым к разрабатываемому устройству.
Разработанная конструкция инфракрасной сушки предназначена для сушки ЛКП при ремонте кузовов легковых автомобилей, она представляет собой пространственную конструкцию, каркас которой состоит из профилей прямоугольного сечения. Конструкция перемещается на четырех опорных колесах. По сравнению с прототипом в данной сушке, была использована иная схема уравновешивания штатива с ик-излучателями с использованием газовой блокируемой пружины, а так же возможность регулировки каждого излучателя в отдельности.

ВВЕДЕНИЕ
1 ОБОСНОВАНИЕ ИСХОДНЫХ ДАННЫХ
2 ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ ПРОЕКТИРУЕМОЙ СТОА
2.1 Расчет годового объема работ
2.2 Расчет числа постов
2.3 Расчет численности работающих
2.4 Расчет площадей помещений
3 ОБОСНОВАНИЕ ПЛАНИРОВОЧНЫХ РЕШЕНИЙ
4 ОРГАНИЗАЦИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ
5 ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ОЦЕНКА ТЕХНОЛОГИЧЕСКИХ РЕШЕНИЙ
6 ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ ОКРАСОЧНОГО УЧАСТКА
6.1 Технология выполняемых работ
6.2 Подбор оборудования, оснастки, инструмента
6.3 Расчет площади участка
7 РАЗРАБОТКА ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ВОССТАНОВЛЕНИЯ ЛОКАЛЬНОГО ПОВРЕЖДЕНИЯ ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
8 ОХРАНА ТРУДА
8.1 Генеральный план
8.2 Окрасочный участок
8.3 Техника безопасности
8.4 Пожарная безопасность
9 РАЗРАБОТКА УСТАНОВКИ ИНФРАКРАСНОЙ СУШКИ
9.1 Регламент, справка патентно-информационных исследований
9.2 Анализ выбранных аналогов и обоснование прототипа
9.3 Описание технического предложения
9.4 Расчеты, подтверждающие работоспособность и надежности конструкции
10 ЭКОНОМИЧЕСКАЯ ЧАСТЬ ПРОЕКТА
10.1 Расчет капитальных вложений по проектируемой СТОА
10.2 Расчет издержек по проектируемой СТОА
10.3 Расчет экономической эффективности
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
ПРИЛОЖЕНИЯ

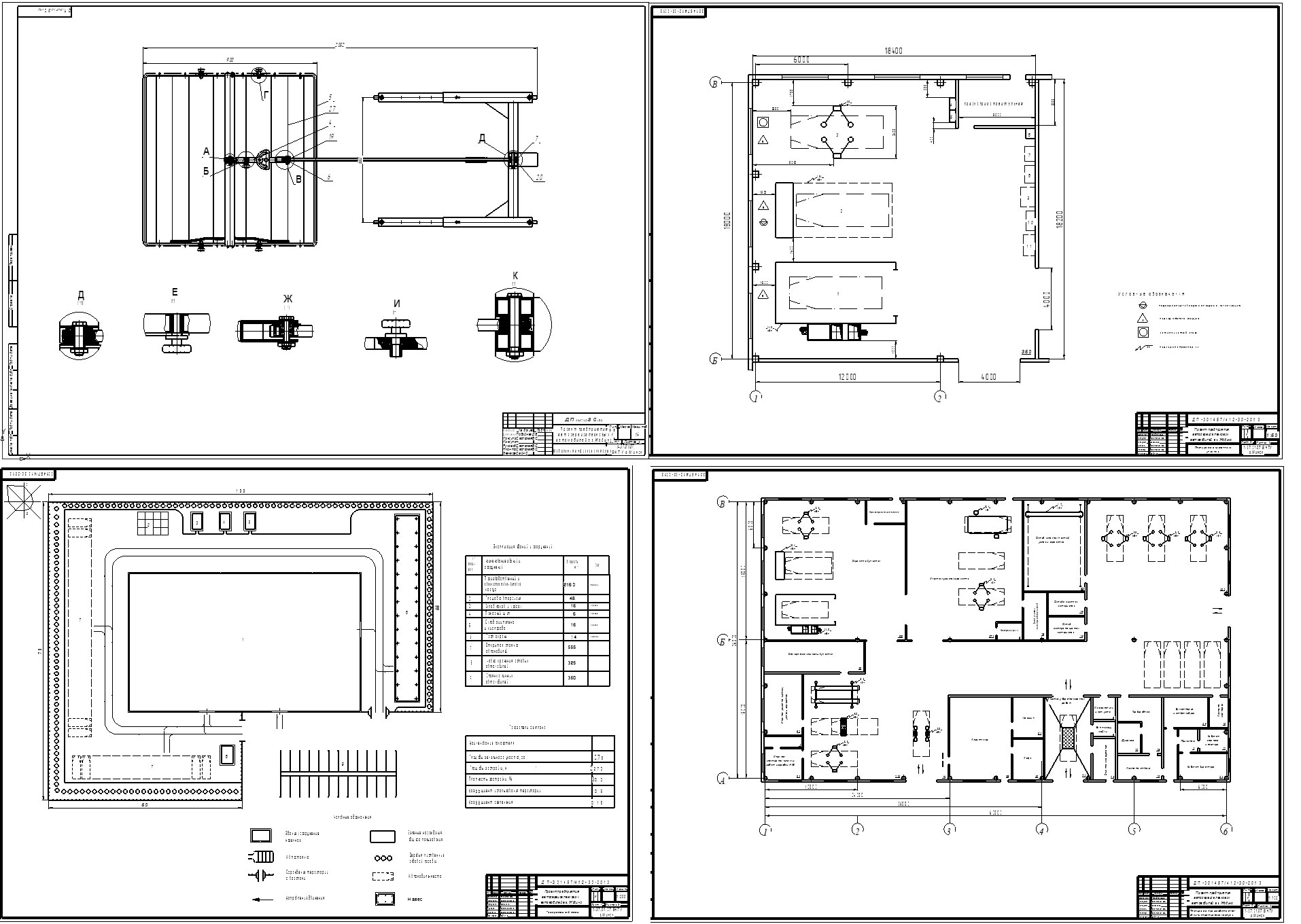

Состав: Генеральный план, Производственный корпус, Технологическая планировка окрасочного участка, Технологическая карта восстановления лакокрасочного покрытия (2 листа ф.А1), Мобильная инфракрасная сушка (СБ, 2 листа ф. А1), Показатели экономической эффективности, ПЗ, спецификации на установку инфракрасной сушки и на окрасочный участок. Язык документа
