Роботизированный технологический комплекс для изготовления деталей РТК

0
0
10
0
0
50

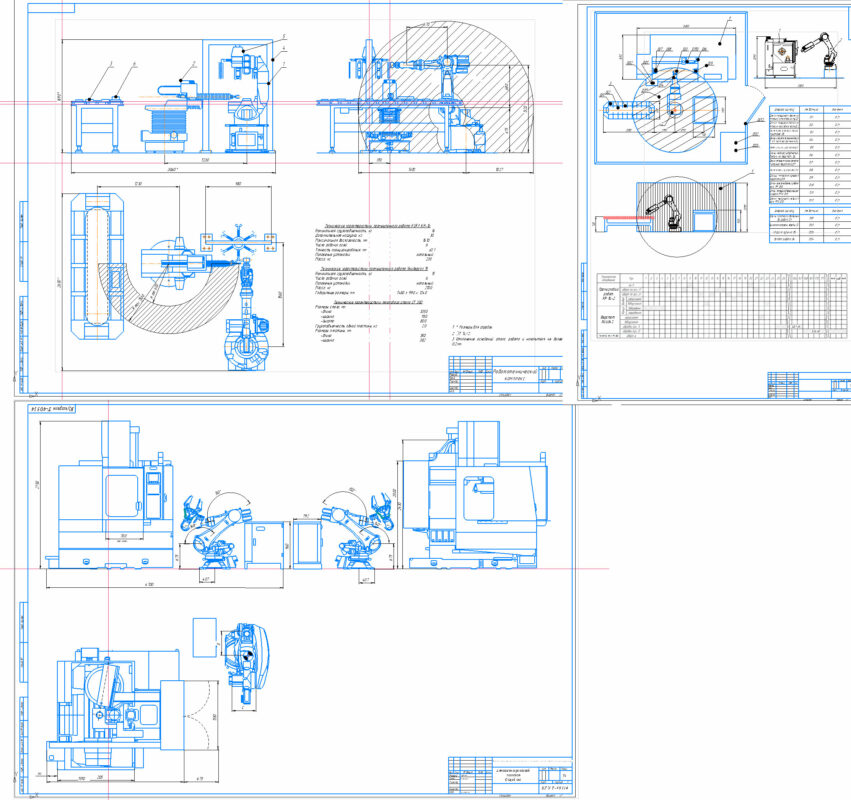

Сборник чертежей, 3шт:
1. Роботизированный технологический комплекс для изготовления деталей типа корпус РТК чертеж + спецификация. Состав: 1)ПР KUKA; 2) ПР Универсал-15; 3) Тактовый стол ТС-350;

Технические характеристики промышленного робота KUKA KR-16:
Номинальная грузоподъемность, кг 16
Дополнительная нагрузка, кг 30
Максимальная досягаемость, мм 1610
Число рабочих осей 6
Точность позиционирования, мм ±0,1
Положение установки напольный
Масса, кг 235
Технические характеристики промышленного робота Универсал 15:
Номинальная грузоподъемность, кг 15
Число рабочих осей 6
Положение установки напольный
Масса, кг 2100
Габаритные размеры, мм 1480 х 990 х 1240
Технические характеристики тактового стола СТ 350:
Размеры стола, мм
-длина 3350
-ширина 950
-высота 800
Грузоподъемность одной пластины, кг 20
Размеры пластины, мм
-длина 350
-ширина 382

2. Проект автоматизированного комплекса обработки деталей нефтегазового оборудования общий вид. РТК на базе вертикального обрабатывающего центра YCM MV66a и механизированного манипулятора Kuka KR 60.

3. РТК общий вид
Токарний обробний центр моделі NL634S-M виробництва SOLEX.
Робот KUKA моделі KR 16-2.
Тактовий стіл СТ-150


Сообщить о проблеме
Автор
user-avatar Диана К
Дата
29.04.2018
Язык
Русский
Состав
Сборник
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • компоновка РТК.cdw
  • Общий вид.cdw
  • РТК САША.cdw
  • РТК САША.docx
  • Спецификация.spw
