Стандартный конвейерный ролик состоит из следующих узлов и деталей:
металлического корпуса цилиндрической формы;
двух подшипников с крышками, уплотнениями и стопорными кольцами;
стальной оси с торцевыми ступицами.
Конвейерные ролики изготавливаются согласно ГОСТ 22646-77

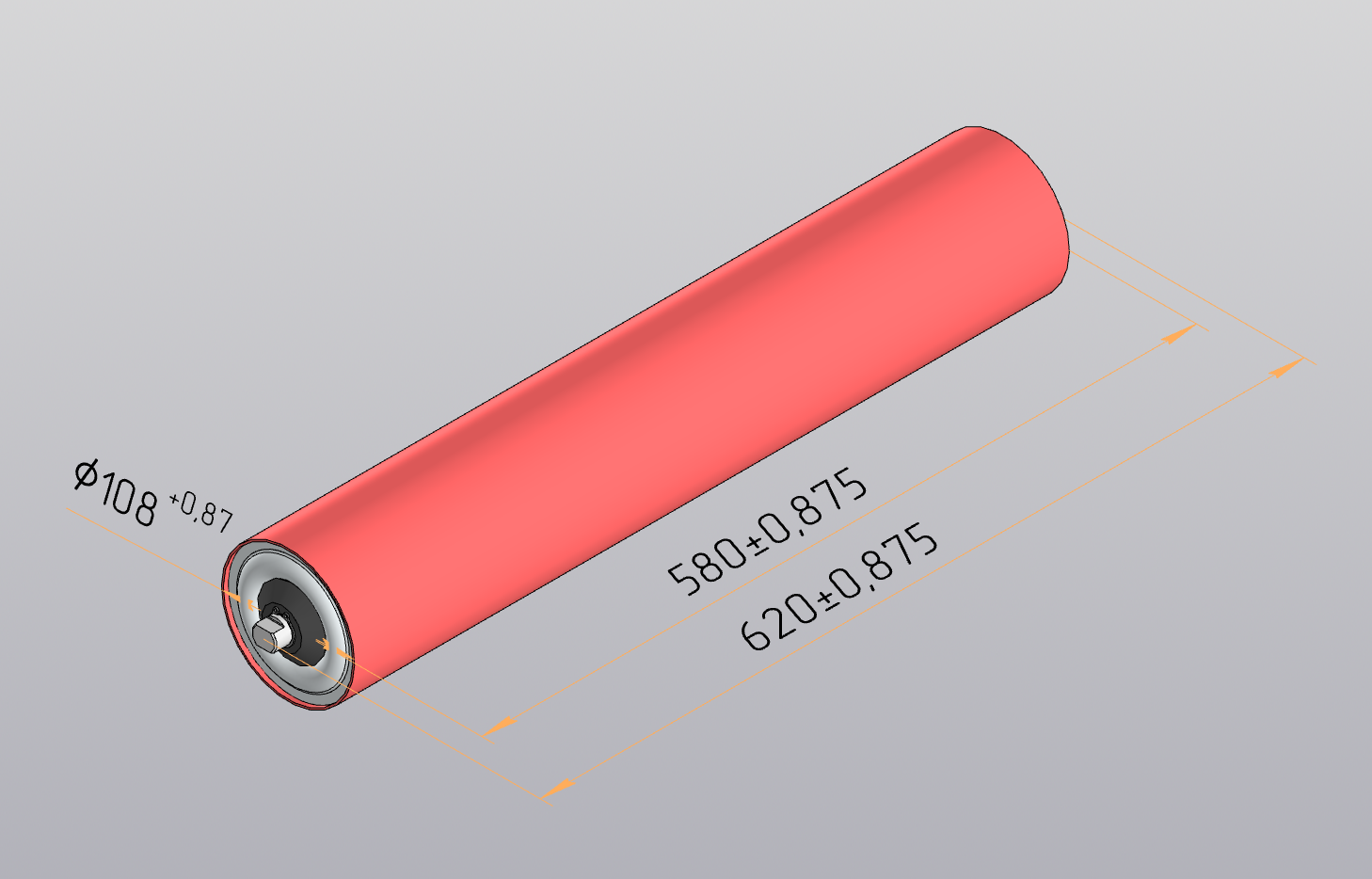

Диаметр ролика 108 мм.
Длина ролика 620 мм
- Главная -
- Чертежи -
- Машиностроение и механика -
- Ролик ленточного конвейера l=580
Ролик ленточного конвейера l=580
0
4
1029
5
0
100
Сообщить о проблеме
Автор
Марат
Хабибуллин
Дата
12.06.2021
Язык
Русский
Состав
3D Сборка, деталировка
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ролик транспортера
-
ТК 17.001.002.11 СБ - Ролик.a3d
-
ТК 19.001.07 - Уплотнитель1.m3d
-
ТК 19.001.02 - Цилиндр ролика.m3d
-
_3d
-
PLib_Check_spring_rings_GOST_13942_911.m3d
-
-
ТК 19.001.06 - Колпачёк.m3d
-
ТК 19.001.05 - Подкладка.m3d
-
ТК 19.001.03 - Втулка.m3d
-
ТК 19.001.08 - Уплотнитель2.m3d
-
ТК 19.001.04 - Крышка.m3d
-
ТК 19.001.01 - Вал ролика.m3d
-
_8338_75
-
PLib_roller_GOST_8338_75_712.m3d
-
PLib_ring_rest_GOST_8338_75_712.m3d
-
PLib_ring_outside_GOST_8338_75_712.m3d
-
PLib_ring_inside_GOST_8338_75_712.m3d
-
PLib_Bearing_GOST_8338_75_712.a3d
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
