Ролик направляющий транспортера ленточного от погрузчика КШП-6

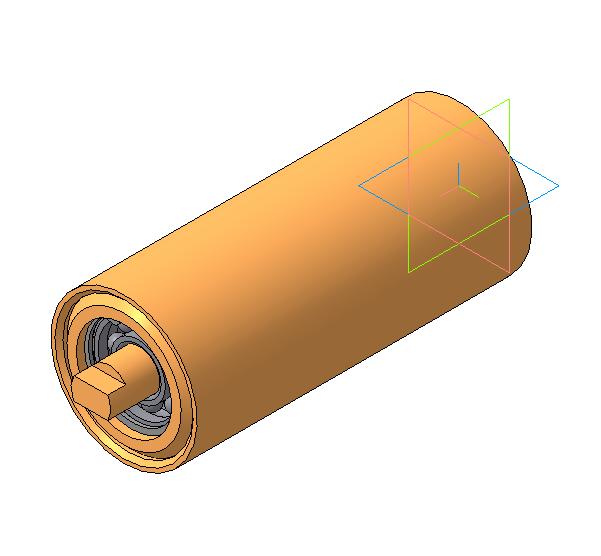

Ролик направляющий, диаметр ролика 73 мм
Подшипник 180204 ГОСТ 8338-75
габаритная длинна 200 мм

Состав: Сборочный чертеж, Деталировка, подсборка, Спецификации, Все в 3D модели Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Машиностроение и механика / Ролик направляющий транспортера ленточного от погрузчика КШП-6

Просмотр файлов
КШП-02.160.000 Ролик направляющий\Кольцо стопорное Din472.a3d
КШП-02.160.000 Ролик направляющий\КШП-02.120.602 Ось.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.120.602 Ось.m3d
КШП-02.160.000 Ролик направляющий\КШП-02.160.000 Ролик направляющий СПЕЦИФ.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.160.000 СБ Ролик направляющий.a3d
КШП-02.160.000 Ролик направляющий\КШП-02.160.000 СБ Ролик направляющий.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.160.601 Втулка.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.160.601 Втулка.m3d
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.160.801 Ролик.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.160.801 Ролик.m3d
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.161.000 Барабан ролика направляющего СПЕЦИФ.cdw
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.161.000 СБ Барабан ролика направляющего.a3d
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего\КШП-02.161.000 СБ Барабан ролика направляющего.cdw
КШП-02.160.000 Ролик направляющий\Подшипник 180204 ГОСТ 8338-75\Кольцо внутреннее.m3d
КШП-02.160.000 Ролик направляющий\Подшипник 180204 ГОСТ 8338-75\Кольцо наружное.m3d
КШП-02.160.000 Ролик направляющий\Подшипник 180204 ГОСТ 8338-75\Подшипник 204 ГОСТ 8338-75.a3d
КШП-02.160.000 Ролик направляющий\Подшипник 180204 ГОСТ 8338-75\Шарик.m3d
КШП-02.160.000 Ролик направляющий\КШП-02.161.000 Барабан ролика направляющего
КШП-02.160.000 Ролик направляющий\Подшипник 180204 ГОСТ 8338-75
КШП-02.160.000 Ролик направляющий
