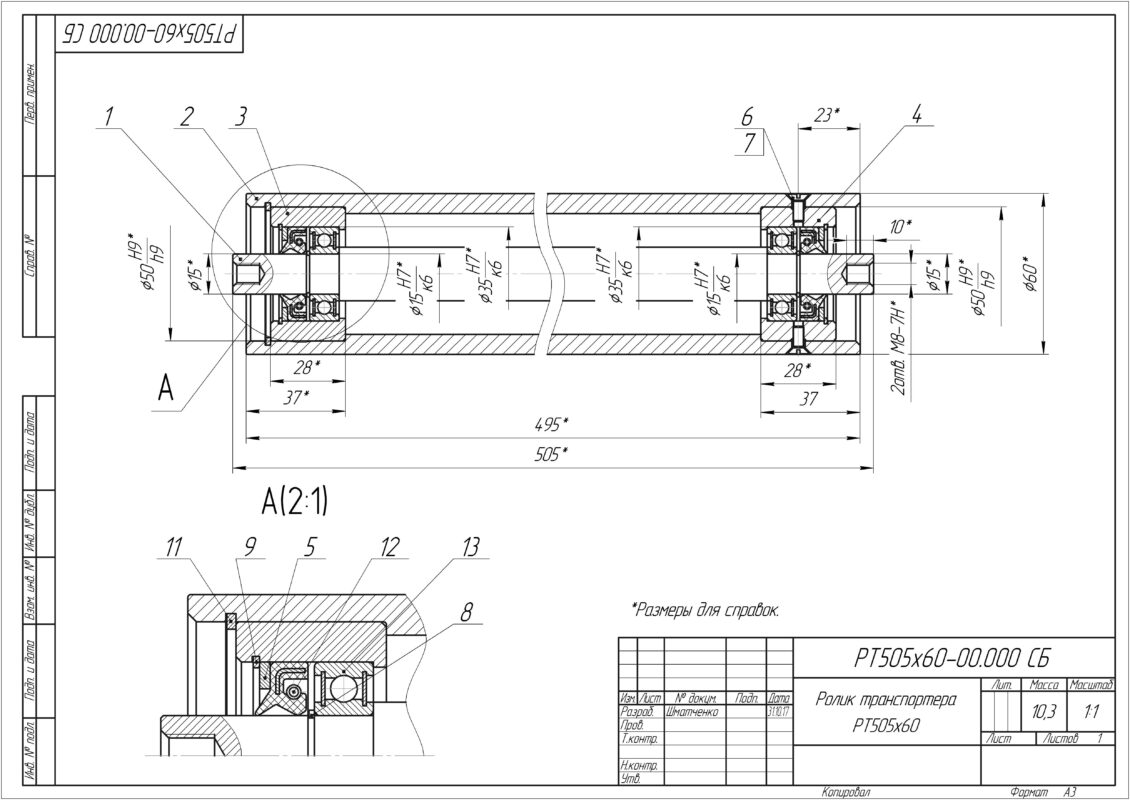

РТ505х60-00.000 СБ Ролик транспортера. Применяется в конвейерах с шириной ленты от 500 мм до 1600мм. Выполняет перемещение ленты. Конструкция корпусов подшипников выполнена в виде втулки. установлены Стопорные кольца, которые позволяют максимально быстро заменить подшипники в ролике.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Ролик транспортера РТ 505х60
Ролик транспортера РТ 505х60
0
1
736
11
2
50
Автор
Shmatman
Дата
10.06.2019
Язык
Русский
Состав
Сборочный чертеж (СБ), спецификация, деталировка
Софт
КОМПАС-3D 16
Как открыть?
Содержимое архива
-
РТ505х60-00.001 Вал.cdw
-
РТ505х60-00.003 Втулка.cdw
-
РТ505х60-00.004 Втулка.cdw
-
РТ505х60-00.002 Обойма.cdw
-
РТ505х60-00.000 СБ Ролик транспортера.cdw
-
РТ505х60-00.005 Кольцо.cdw
-
РТ505х60-00.000 Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
