Ролик самоцентрирующий холостого хода транспортера

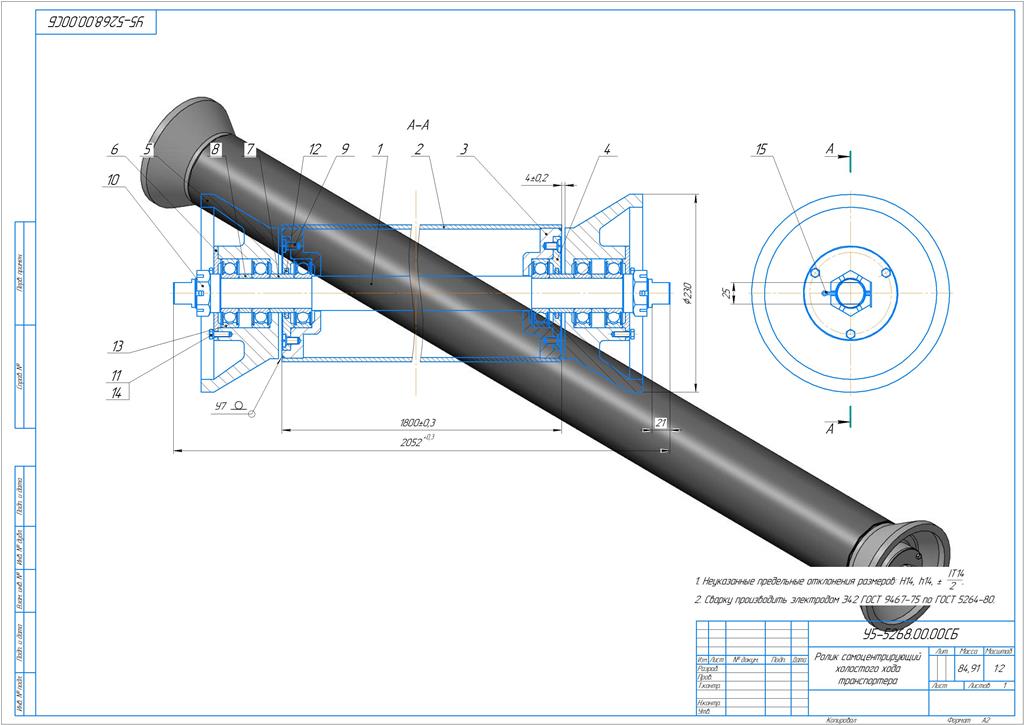

Ролик самоцентрирующий холостого хода является опорным устройством для нижней ветви лент крутонаклоненных и горизонтальных конвейеров. От общепринятых конструкций отличается тем, что при эксплуатации предотвращается смещение ленты в поперечном направлении.

Состав: 3D детали, 3D сборка, рабочие чертежи.

Софт: КОМПАС-3D 17.1

Файлы:
Вкладыш _ У5-5268.00.03.cdw
Гайка М35х1,5.m3d
Крышка корпуса.m3d
Вкладыш.m3d
Втулка _ У5-5268.00.07.cdw
Ролик самоцентрирующий холостого хода транспортера _ У5-5268.00.00СП.cdw
Сборка.a3d
Подшипник.m3d
Корпус.m3d
Винт М8.m3d
Втулка.m3d
Гильза.m3d
Корпус _ У5-5268.00.05.cdw
Винт М8 _ У5-5268.00.08.cdw
Вал.m3d
Вал _ У5-5268.00.01.cdw
Гильза _ У5-5268.00.02.cdw
Крышка корпуса _ У5-5268.00.06.cdw
Ролик самоцентрирующий холостого хода транспортера _ У5-5268.00.00СБ.cdw
Крышка вкладыша _ У5-5268.00.04.cdw
Гайка М35х1,5 _ У5-5268.00.09.cdw
Крышка вкладыша.m3d
