Ролик холостой ветви

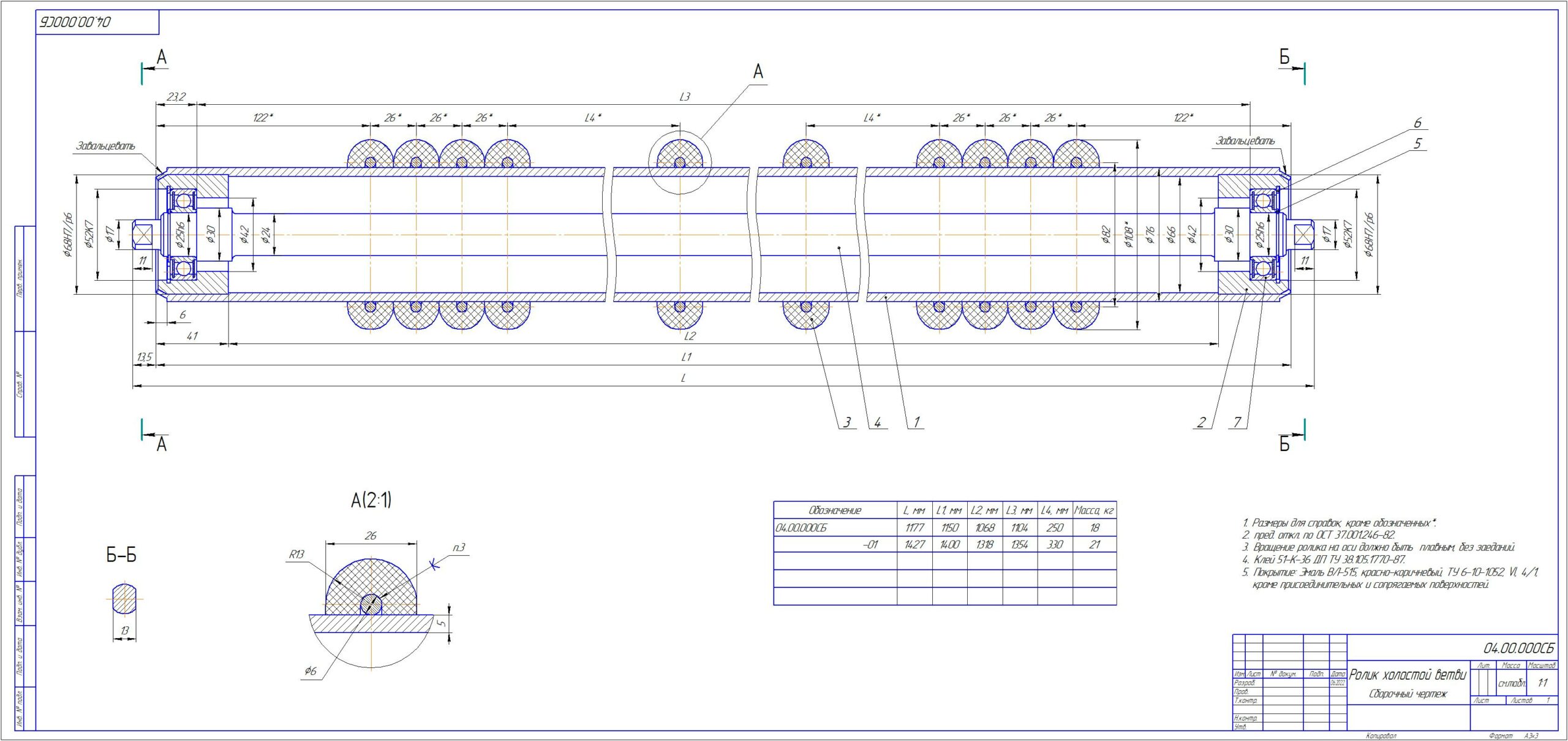

Ролики холостой ветви ленточного конвейера. Ширина конвейерной ленты 1000 и 1200 мм. Диаметр гильзы 76 мм. Диаметр ролика 108мм. Сборочный чертеж с деталировкой.

Сборка состоит из: втулки, гильзы, оси и стандартных изделий.

Состав: Сборочный чертеж (СБ), Сборочные единица (гильза), Деталировка (втулка, ось), Спецификация

Софт: КОМПАС-3D 16.1.5

Файлы:
04.00.000 - Ролик холостой ветви.spw
04.00.000СБ - Ролик холостой ветви.cdw
04.00.001 Втулка.cdw
04.00.002 Кольцо.cdw
04.01.000 - Гильза в сборе.spw
04.01.000СБ - Гильза в сборе.cdw
04.01.001 Гильза.cdw
04.01.002 Кольцо.cdw
02.00.003 Ось.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Ролик желобчатый и гладкий
Рейтинг: 30
Софт: КОМПАС-3D 16.1.5
Состав: Сборочный чертеж (СБ), Деталир
0
1
0
75
Ролик желобчатый и гладкий

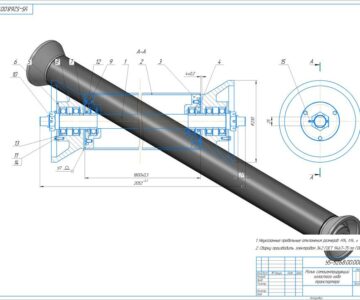

Ролик самоцентрирующий холостого хода транспортера
