Ролик желобчатый и гладкий

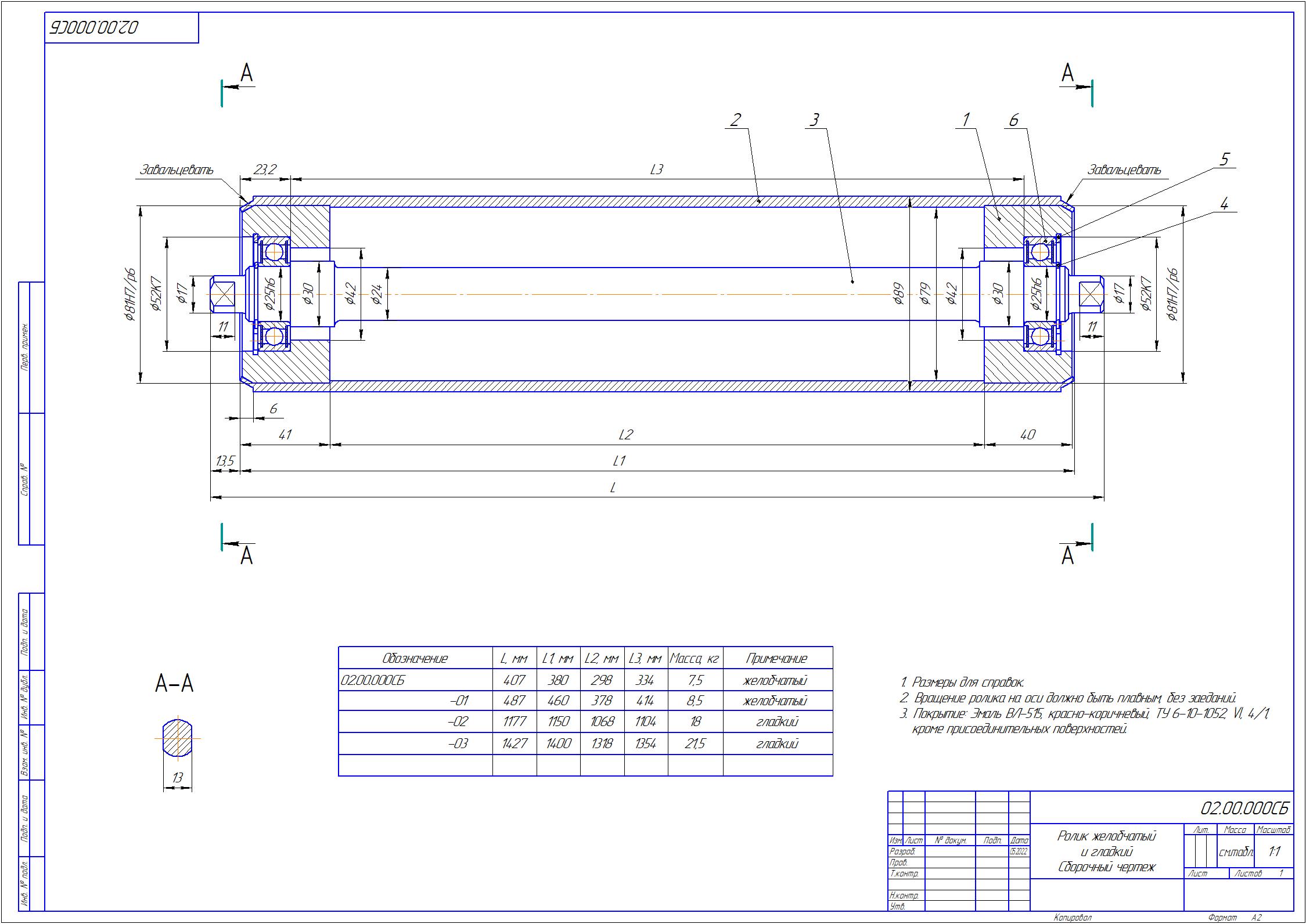

Ролики опорные для желобчатого и прямого ленточного конвейера. Ширина конвейерной ленты 1000 и 1200 мм. Диаметр ролика 89 мм. Сборочный чертеж с деталировкой.

Сборка состоит из: втулки, гильзы, оси и стандартных деталей.

Состав: Сборочный чертеж (СБ), Деталировка (втулка, гильза, ось); Спецификация

Софт: КОМПАС-3D 16.1.5

Файлы:
02.00.002 Гильза.cdw
02.00.003 Ось.cdw
02.00.000 - Ролик желобчатый и гладкий.spw
02.00.000СБ - Ролик желобчатый и гладкий.cdw
02.00.001 Втулка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Ролик холостой ветви
Рейтинг: 50
Софт: КОМПАС-3D 16.1.5
Состав: Сборочный чертеж (СБ), Сборочн
0
0
0
40

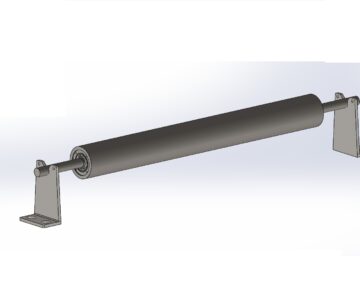

Ролик холостой ветви
