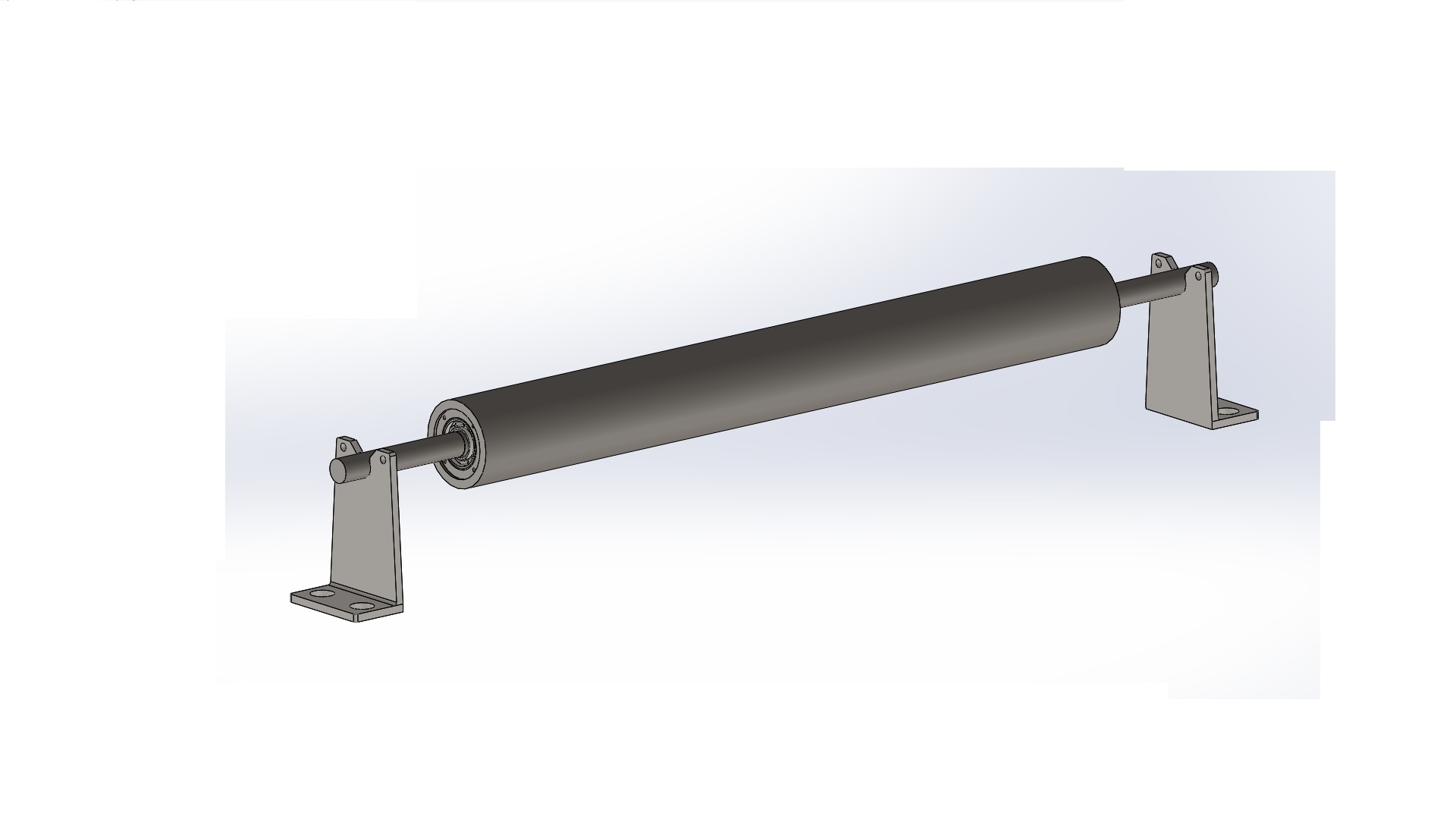

Ролик транспортера в сборе с держателями

Ролік використовується в ленточному транспортері конвеєра. Діаметр роліка - 89 мм, довжина роліка 800 мм. В роботі показані монтажні кронштейни роліка. Відстань між отворами кріплення кронштейнів - 1090 мм. Підшипниковий вузел закритий кришками, що робить легким заміну підшипників. Підшипники потрібно використовувати з захисними шайбами, тому що вузел лабіринтів - дорогий в закупці і в виготовленні, а ролік це - витратний матеріал, котрого на складі повинен бути запас. Ширина ленти транспортера 1000 мм. По краям деталі "ось" зроблені пази для фіксації від проворота роліка. В тримачах зроблені отвори - вони слугують для прикріплення фіксаторної планки у випадку монтажа роліка в потолочному положені.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2011

Файлы:
Вал 89\Вал 80 ТП05.001.03 СБ.SLDASM
Вал 89\вал ТП.05.01.012.SLDPRT
Вал 89\кришка вала ТП.05.01.011.SLDPRT
Вал 89\ось вал ТП.05.01.010.SLDPRT
Вал 89\тримач вала
Вал 89
