Сборник чертежей по асфальтоукладчикам

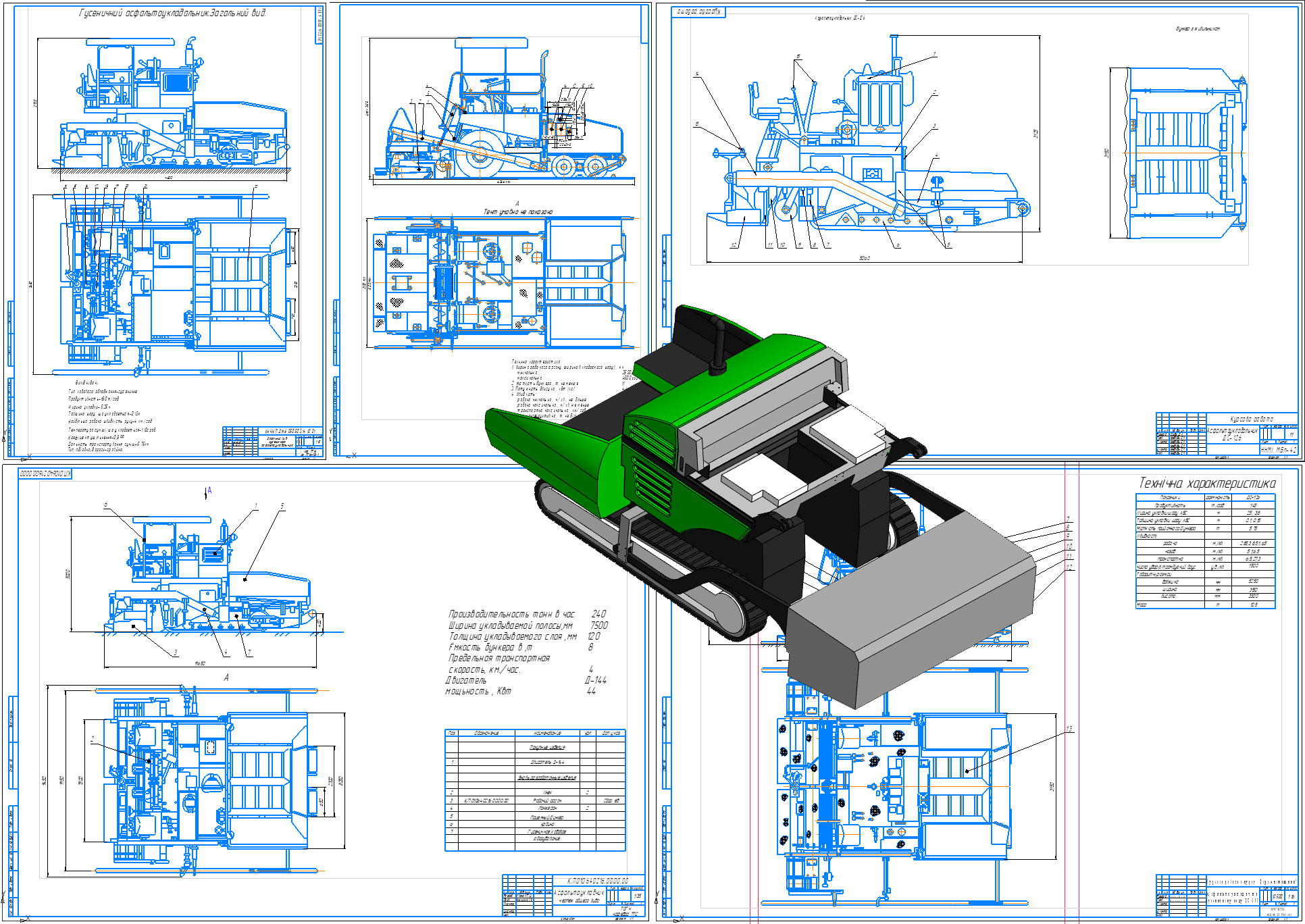

Габаритная 3Д модель асфальтоукладчика Vogele 1900-2.
Техника имеет 5,3 м в длину (при транспортировке) и 6,5 м (рабочее состояние), 3,27 м в высоту при погрузке рабочей смеси в бункер и 3,05 м в рабочем состоянии. Основной технической характеристикой Vogele Super 1900-2 является производительность, которая составляет 900 т/ч.

Чертеж асфальтоукладчик 180 тонн 5,25м ширина
Тип ходового обладнання-гусеничне
Продуктивнiсть-180т/год
Ширина укладки-5,25м
Товщина шару, що укладаeться-0,13м
Найбiльша робоча швидкiсть руху-4 км/год
Температура сумiшi, що укладаеться-110град.
Коефiцiент ущiльнення-0,899
Дальнiсть транспортування сумiшi-5,75км
Тип пiдiздноi дороги-гравійна..

Чертеж асфальтоукладчик 4,5м ширина:
1. Ширина робочого органу (ширина вкладаємого шару) , мм
мінімальна 2500 50
максимальна 4500 50
2. Місткість бункера , т, не менше 11
3. Потужність двигуна , кВт (кс) 44 (60)
4. Швидкість:
робоча мінімальна , м/хв , не більше 1.87
робоча максимальна , м/хв, не менше 6.19
транспортна максимальна , км/год, не менше 12.66
5. Вага конструктивна , т, не більше 13.5

Чертеж Асфальтоукладчик 240 тонн 7,5м ширина:
Производительность тонн в час 240
Ширина укладываемой полосы,мм 7500
Толщина укладываемого слоя ,мм 120
Ёмкость бункера в ,т 8
Предельная транспортная
скорость, км./час. 4
Двигатель Д-144
мощьность , Квт 44

Чертеж Асфальтоукладальник ДС-126 и ДС-195

Так же имеются чертежи некоторых деталей:
Коробка передач редуктор отбора мощности гусеничного асфальтоукладчика.
Ходовое оборудование и дисковые тормоза гусеничного асфальтоукладчика.
тележка гусеничного асфальтоукладчика.

Спецификации имеются не на все. Данный материал предоставляется как сборник в формате как есть.

Состав: Сборник чертежей Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Машиностроение и механика / Сборник чертежей по асфальтоукладчикам

асфальт/
асфальт/1-й лист Асфальтоукладчик 180 тонн 5,25м ширина.cdw
асфальт/2-й лист Коробка передач + редуктор.cdw
асфальт/3-й лист Ходовое оборудование и дисковые тормоза.cdw
асфальт/Асфальтоукладчик 240 тонн 7,5м ширина.cdw
асфальт/Асфальтоукладчик 4,5м ширина.cdw
асфальт/Асфальтоукладчик Vogele 1900-2.m3d
асфальт/ДС-126.cdw
асфальт/ДС-195.cdw
асфальт/Записка.doc
асфальт/Тележка-СП.spw
асфальт/Тележка.cdw
