Автогудронатор ДС-142Б

Курганский государственный университет
Кафедра "Автомобили"
Специальность: "Автомобиле- и тракторостроение"
ДП на тему "Коробка передач и левая коробка отбора мощности автогудронатора"

Характеристика:
1. Полная масса с грузом, кг не более 17850
2. Масса без груза, кг не более 10350
3. Вместимость цистерны, м 7,5
4. Максимальная скорость, км/ч 70
5. Максимальная мощность двигателя, кВт 116

Содержание
Введение
1.Конструкторская часть
1.1. Анализ конструкции и обоснование выбора конструктивной схемы коробки отбора мощности.
1.2. Тяговый расчёт автомобиля
1.3.Расчёт коробки передач
1.4.Расчёт коробки отбора мощности
3. Экономическая часть
4. Экологическая часть
Заключение
Список использованной литературы
Приложения

В конструкцию и технологию изготовления коробки отбора мощности были внесены изменения, повлиявшие на её качества и процесс изготовления.
В частности, сварной корпус был заменён на литой корпус новой конструкции, что значительно упростило его производство. Также в результате применения литого корпуса (корпус теперь разъёмный, ранее процесс сборки был усложнен небольшим окном в корпусе) упростился процесс сборки.
Были применены бронзовые втулки в местах трения промежуточной оси о корпус, что повысило ремонтопригоность. Изменение конструкции промежуточной оси упростило её изготовление. Изменение конструкции выходного вала позволило снизить расход металла на его изготовление. Применение более прогрессивного техпроцесса повлияло на стоимость его изготовления.
Изменение механизма включения повысило надежность его работы, однако за счет некоторого удорожания его стоимости. Изменение способа крепления подшипников на валу - замена колец (соответственно и исчезают операции по обработке канавок под них) на более надёжное крепление упорами крышки. А также то что большинство стандартных крепёжных деталей стали одного типа (болты М8) позволило снизить время сборки коробки отбора мощности.

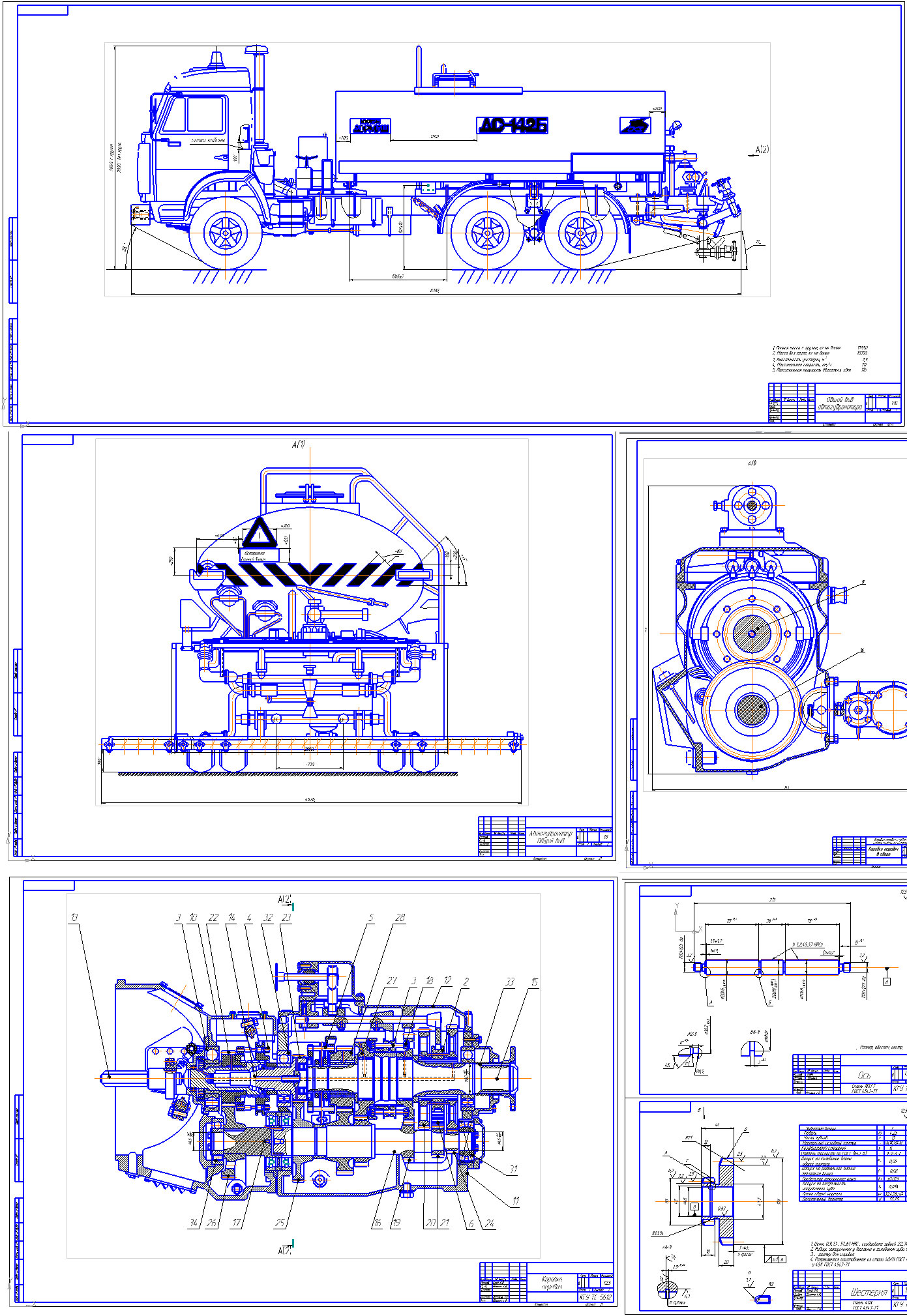

Состав: Чертежи: общий вид атогудронатора на 2 листах А1, графики тягового расчета, коробка передач в сборе 2 листа А1, промежуточный вал в сборе, коробка отбора мощности, деталировка 4 листа А3, корпус коробки отбора мощности, функционально-стоимостной анализ.+ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:
avtogudronator-ds142b\Лист1 - Общий вид автогудронатора.cdw
avtogudronator-ds142b\Лист10 - ФСА.cdw
avtogudronator-ds142b\Лист2 - Общий вид автогудронатора.cdw
avtogudronator-ds142b\Лист3 - Графики тягового расчёта.cdw
avtogudronator-ds142b\Лист4 - Коробка передач.cdw
avtogudronator-ds142b\Лист4 - Коробка передач1.cdw
avtogudronator-ds142b\Лист5 - Коробка передач в сборе.cdw
avtogudronator-ds142b\Лист6 - Промежуточный вал в сборе.cdw
avtogudronator-ds142b\Лист7 - Коробка отбора мощности.cdw
avtogudronator-ds142b\Лист8,10,11 - Деталировка.frw
avtogudronator-ds142b\Лист9 - Корпус КОМ.cdw
avtogudronator-ds142b\Пояснительная записка\БЖД\БЖД1.doc
avtogudronator-ds142b\Пояснительная записка\Введение.doc
avtogudronator-ds142b\Пояснительная записка\Заключение.doc
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\1.1. Анализ конструкции.doc
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\1.2 Тяговый расчет.doc
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\1.3 Кинематический расчёт привода КОМ (2).DOC
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\1.4.Расчёт коробки отбора мощности.doc
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\Допол.doc
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть\расчёт шестерён промежуточного вала КП.doc
avtogudronator-ds142b\Пояснительная записка\Содержание.doc
avtogudronator-ds142b\Пояснительная записка\Список использованной литературы.doc
avtogudronator-ds142b\Пояснительная записка\Технологическая часть\Титул.cdw
avtogudronator-ds142b\Пояснительная записка\Экономическая часть\Таблица 3.10.doc
avtogudronator-ds142b\Пояснительная записка\Экономическая часть\Экономика.doc
avtogudronator-ds142b\Пояснительная записка\БЖД
avtogudronator-ds142b\Пояснительная записка\Конструкторская часть
avtogudronator-ds142b\Пояснительная записка\Технологическая часть
avtogudronator-ds142b\Пояснительная записка\Экономическая часть
avtogudronator-ds142b\Пояснительная записка
avtogudronator-ds142b
