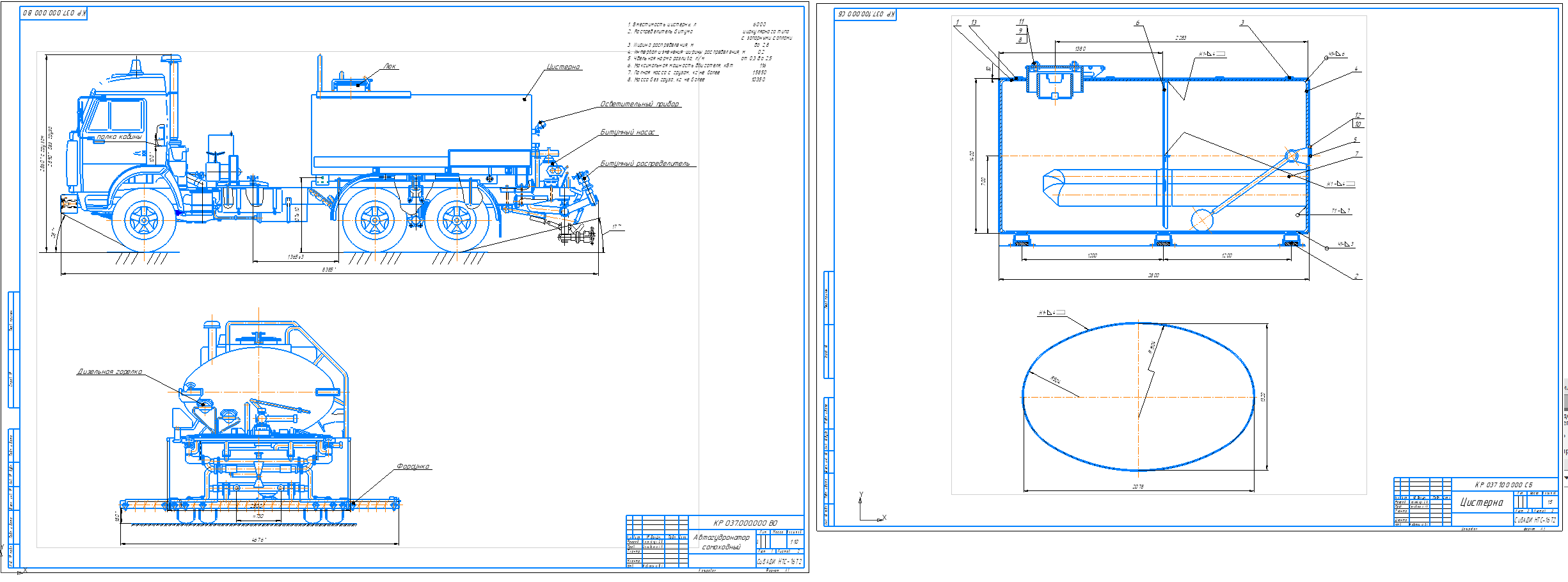

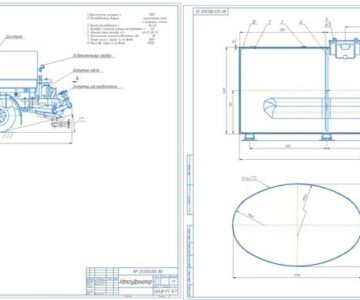

Автогудронатор самоходный

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧЕРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ "СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АВТОМОБИЛЬНО-ДОРОЖНЫЙ
УНИВЕРСИТЕТ (СИБАДИ)"
Кафедра “Техника для строительства и сервиса нефтегазовых комплексов и инфраструктур”
Курсовой проект по дисциплине "Конструкция и теория наземных транспортно-технологических машин. Строительные и дорожные машины"
На тему: Автогудронатор самоходный
Омск 2020

Шасси КамАЗ-43225
Полная масса автогудронатора, кг, не более 15500
Грузоподъемность, кг 7000
Скорость, км/ч:
Транспортная максимальная (с грузом) 80
Рабочая (при розливе) 4-20
Цистерна
Стальная, эллиптического сечения с внутренними перегородками, термоизолированная слоем стекловолокна 50 мм и облицованная стальным листом толщиной 0,8 мм
Номинальная вместимость цистерны, м 3 , не менее: 7
Тип привода рабочего оборудования Гидравлический
Рабочее давление в гидросистеме, МПа (кгс) 16,0 (160)
Битумный насос Шестеренный, подача 1,4 л/об
Подогрев битума в цистерне Дизельной горелкой через жаровую трубу
Расход топлива горелкой, (л/ч), не более 9
Вместимость топливного бака горелки, м 3 (л), не менее 0,02 (20)
Подача топлива к горелке Сжатым воздухом от пневмосистемы шасси
Разогрев битума в коммуникации Переносной горелкой
Скорость подогрева жидкого битума в цистерне при начальной температуре плюс 80°С, °С/ч, не менее 10
Снижение температуры битума в цистерне в течение 1 ч.:
- на стоянке Не более 3% от перепада температур окружающего воздуха и битума
- при транспортировании со скоростью не более 50 км/ч Не более 4% от перепада температур окружающего воздуха и битума
Розлив битума Распределитель циркуляционного типа с запорными соплами
Число битумных форсунок, шт 21
Максимальная ширина розлива, м 4,0
Изменение ширины розлива Кратное 0,19 м
Удельная норма розлива, л/кв. м 0,3...2,5
Изменение нормы розлива битума в автогудронаторе Бесступенчатое
Обслуживающий персонал гудронатора 1 чел (водитель-оператор)
Габаритные размеры машины, мм
-длина 7700
-ширина 2550
-высота 3000

Оглавление
Введение
1 Обзор и анализ конструкций
2 Выбор основных параметров
3 Тепловой расчет цистерны
4 Прочностной расчёт
Заключение
Список используемых источников
