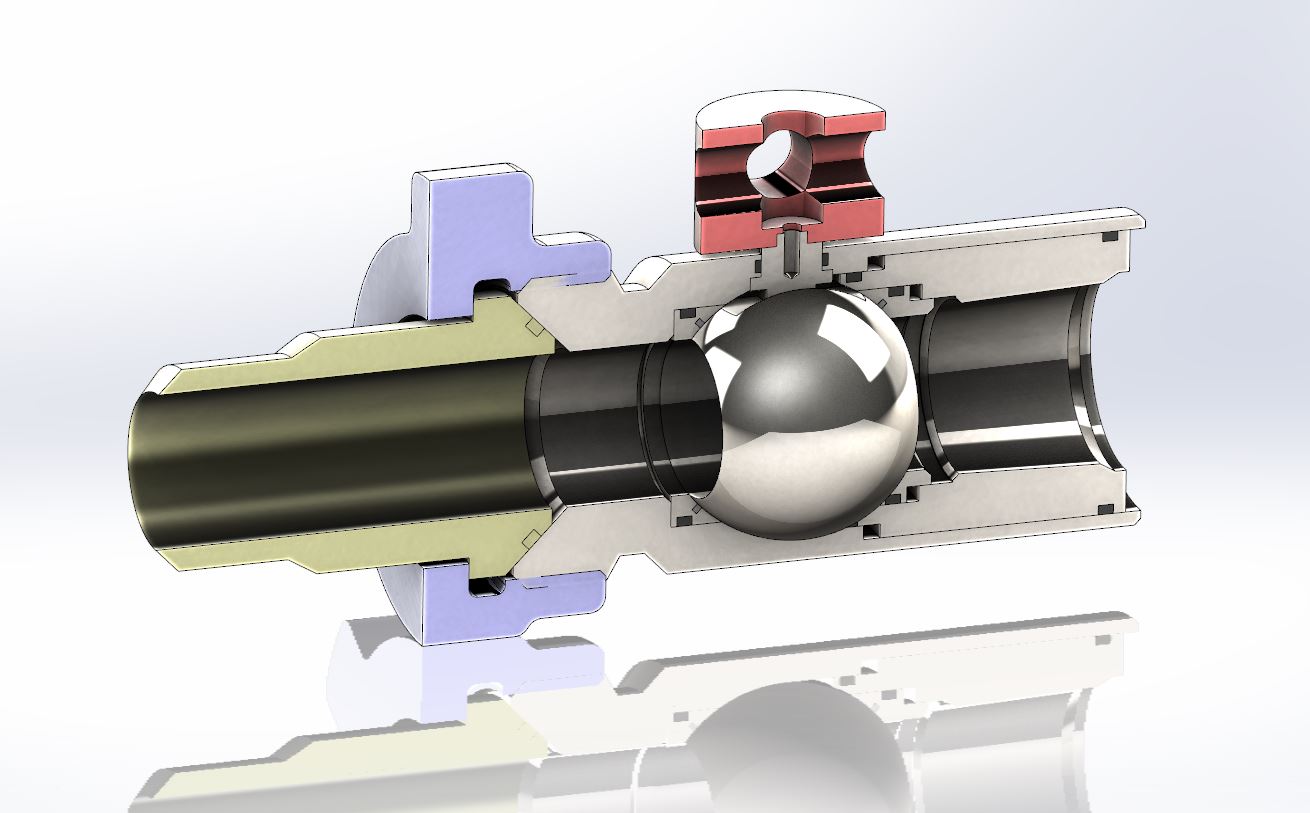

3D модель стандартного шарового крана полнопроходного. КШНП-БРС 2
Шаровой кран полнопроходной, диаметр прохода 50 мм, рабочее давление 25 МПа, в комплекте быстро-разъёмное соединение (БРС) с резьбой 2", с другой стороны резьба НКТ 60. Уплотнительные кольца из фторопласта и масло-бензостойкой резины (МБР). Все размеры соответствуют настоящему изделию.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Шаровой кран с БРС (Ду-50, Ру-250)
Шаровой кран с БРС (Ду-50, Ру-250)
0
54
1777
0
0
100
Сообщить о проблеме
Автор
Рузиль
Аюпов
Дата
16.06.2017
Язык
Русский
Состав
3D сборка, деталировка
Софт
SolidWorks 2014
Как открыть?
Содержимое архива
-
КШНП-БРС 2 (кольцо уплотнительное 1).SLDPRT
-
КШНП-БРС 2 (кольцо уплотнительное 3).SLDPRT
-
КШНП-БРС 2 (маховик).SLDPRT
-
КШНП-БРС 2 (БРС).SLDPRT
-
КШНП-БРС 2 (корпус).SLDPRT
-
КШНП-БРС 2 (кольцо уплотнительное 2).SLDPRT
-
КШНП-БРС 2 (труба под приварку).SLDPRT
-
КШНП-БРС 2 СБ.SLDASM
-
КШНП-БРС 2 (шар).SLDPRT
-
КШНП-БРС 2 (кольцо уплотнительное 4).SLDPRT
-
КШНП-БРС 2 (кольцо фторопластовое 1).SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
