Щековая дробилка со сложным качанием щеки

Донецкий национальный технический университет
Кафедра машины и аппараты химической промышленности
"Механическое оборудование"
На тему "Щековая дробилка"
Донецк 2013

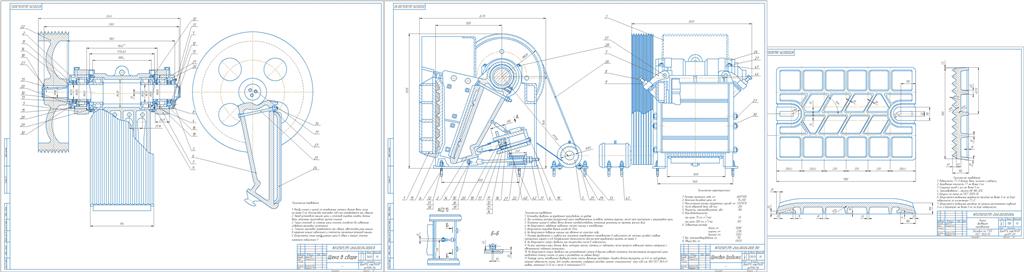

В данном проекте рассматривается конструкция и принцип действия щековой дробилки. Произведены необходимые расчеты. 2,5 чертежа А1 (общий вид, сборка, щека), пояснительная записка.

По итогам расчетов курсового проекта получена щековая дробилка со сложным движением щеки имеющая следующую техническую характеристику:
- угол захвата = 19 0,
- частота вращения эксцентрикового вала n = 180 об/мин,
- мощность привода, N = 100 кВт,
-наибольшее усилие дробления , Н
- производительность П = 86,8 м3/ч.

Техническая характеристика
1. Размеры приемного зева ,мм 600*900
2. Величина выходной щели ,мм 75-200
3. Максимальный размер загружаемых кусков, мм 570*870
4. Число оборотов вала, об/мин 250
5. Мощность электродвигателя, кВт 100
5. Производительность:
при щели 75 мм, м /час 35
при щели 200 мм, м /час 120
6. Габаритные размеры :
длина, мм 2680
ширина, мм 2130
высота, мм 2520
7. Вес электрооборудования, кг 710
8. Общий вес, кг 17075

Состав: Дробилка ВО, Вал в сборе СБ, Щека, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Щековая дробилка со сложным качанием щеки

ВВЕДЕНИЕ.docx
СП ВО.spw
СП ВЩ 2.spw
Чертеж.cdw
Щека 1.cdw
Щека в сборе _ КП.0505315-266.00.04.000СБ.cdw
