Тюменский Индустриальный университет
Кафедра строительных материалов
Курсовая работа по дисциплине: "Механическое оборудование предприятий"

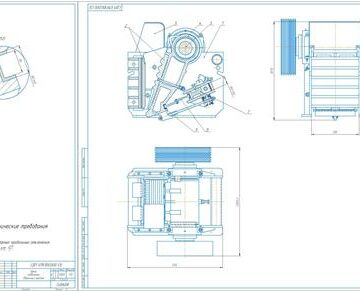

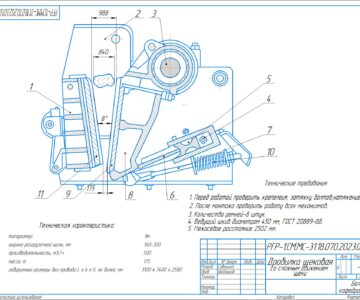

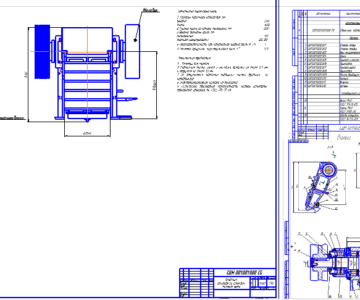

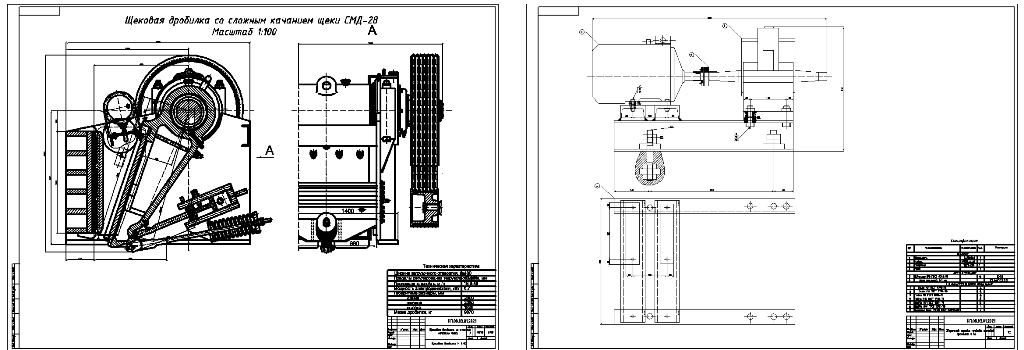

На тему: "Щековая дробилка со сложным качанием щеки"
Тюмень, 2021
Исходными данными при проектировании являются:
- Максимальный размер загружаемых частиц Dmax=250 мм
- Предел прочности материала при сжатии σсж= 300 МПа
- Модуль упругости E = 0,49∙105, Мпа
Содержание
Введение 3
Исходные данные 5
1. Расчет основных параметров 6
1.1 Выбор типоразмера дробилки 6
1.1.1 Угол захвата 6
2. Определение технологических и конструктивных параметров 7
2.1 Ход подвижной щеки 7
2.1.1 Число оборотов эксцентрикового вала дробилки 8
2.2.1 Производительность щековой дробилки 9
3. Определение технологических показателей 10
3.1 Расчет мощности основного привода 10
3.1.1 Расчет привода 10
4. Прочностной расчет деталей дробилки 11
4.1 Расчет шатуна 13
4.2 Расчет распорных плит 14
Заключение 16
