Система хранения бухт для РВД

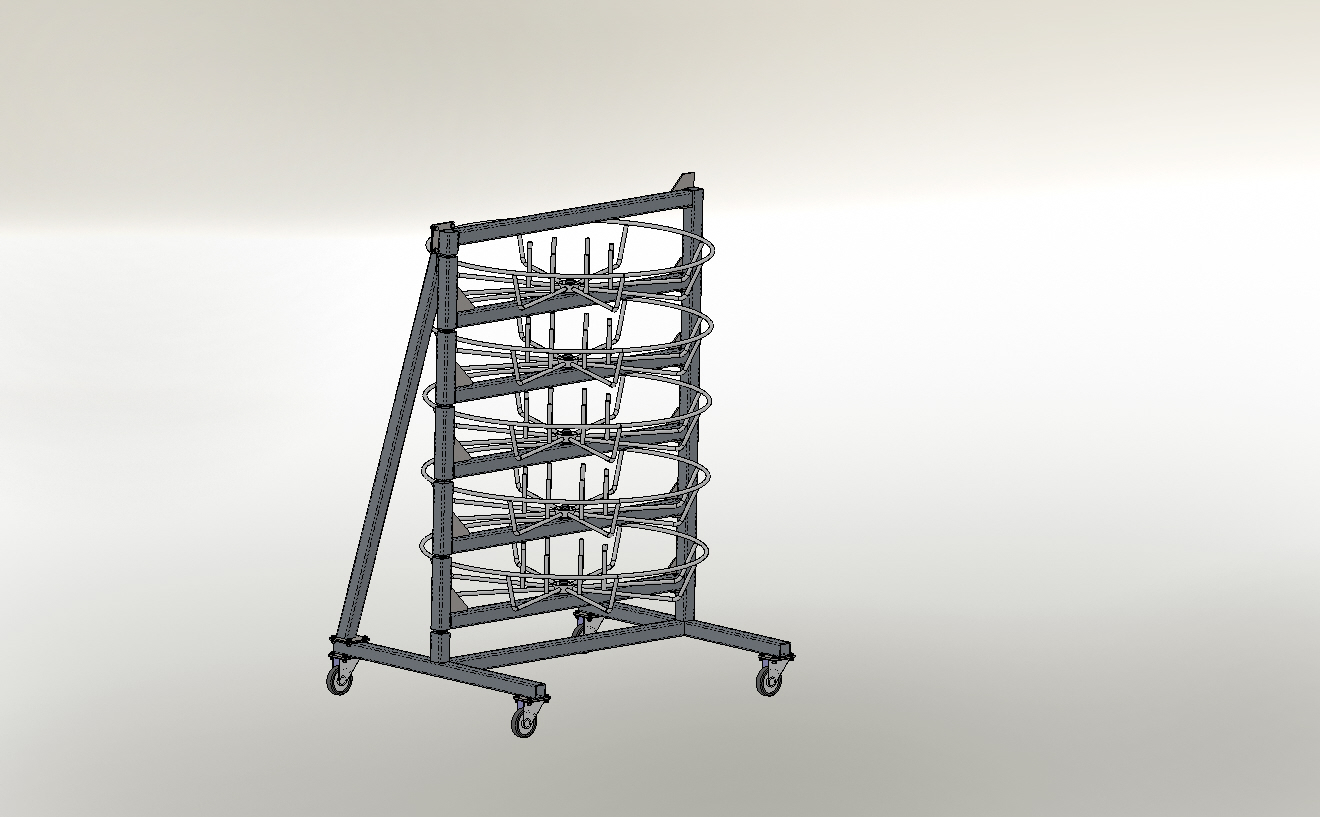

Стойка для хранения бухт РВД, длина 1255мм, ширина 1000мм, высота 1736мм, Вес 120кг. Стойка предназначена для хранения РВД разных типоразмеров в пяти отсеках.

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация

Софт: SolidWorks 2017

Файлы:
Гайка M8 ГОСТ 5915-70.sldprt
СХБ-РВД.01.00.002 - Направляющая.SLDPRT
СХБ-РВД.02.00.000 - Рычаг.SLDDRW
СХБ-РВД.03.00.003 - Труба.SLDPRT
СХБ-РВД.00.00.000 - Система хранения бухт РВД.SLDDRW
Шайба 8 ГОСТ_6402-70.SLDPRT
Болт M8x20 ГОСТ 7805-70.sldprt
СХБ-РВД.02.00.003 - Труба.SLDPRT
Подшипник 180205 ГОСТ 8882-75.SLDPRT
СХБ-РВД.03.00.004 - Труба.SLDPRT
СХБ-РВД.02.00.004 - Втулка.SLDDRW
СХБ-РВД.01.00.004 - Труба.SLDPRT
СХБ-РВД.02.00.004 - Втулка.SLDPRT
СХБ-РВД.04.00.000 - Рычаг.SLDASM
СХБ-РВД.02.00.002 - Косынка.SLDDRW
Шайба A.8 ГОСТ 11371-78.sldprt
СХБ-РВД.02.00.000 - Рычаг.SLDASM
СХБ-РВД.03.00.000 - Основание.SLDASM
СХБ-РВД.04.00.002 - Труба.SLDPRT
СХБ-РВД.02.00.006 - Ось.SLDPRT
СХБ-РВД.04.00.003 - Ухо.SLDDRW
СХБ-РВД.02.00.001 - Труба.SLDPRT
Колесо промышленное поворотное д-100.SLDPRT
СХБ-РВД.02.00.006 - Ось.SLDDRW
СХБ-РВД.02.00.002 - Косынка.SLDPRT
СХБ-РВД.01.00.000 - Корзина.SLDASM
СХБ-РВД.01.00.003 - Обруч.SLDDRW
Подшипник 1000804 ГОСТ 8338-75.SLDPRT
СХБ-РВД.01.00.002 - Направляющая.SLDDRW
СХБ-РВД.01.00.001 - Обойма.SLDDRW
СХБ-РВД.04.00.001 - Труба.SLDPRT
СХБ-РВД.04.00.003 - Ухо.SLDPRT
СХБ-РВД.03.00.000 - Основание.SLDDRW
СХБ-РВД.00.00.001 - Упор.SLDPRT
СХБ-РВД.05.00.000 - Рычаг.SLDDRW
СХБ-РВД.02.00.005 - Ось.SLDDRW
СХБ-РВД.00.00.000 - Система хранения бухт РВД.SLDASM
СХБ-РВД.01.00.003 - Обруч.SLDPRT
СХБ-РВД.00.00.001 - Упор.SLDDRW
СХБ-РВД.00.00.003 - Ухо.SLDPRT
СХБ-РВД.03.00.001 - Труба.SLDPRT
СХБ-РВД.05.00.000 - Рычаг.SLDASM
СХБ-РВД.01.00.001 - Обойма.SLDPRT
СХБ-РВД.02.00.005 - Ось.SLDPRT
СХБ-РВД.01.00.000 - Корзина.SLDDRW
СХБ-РВД.03.00.002 - Труба.SLDPRT
СХБ-РВД.05.00.001 - Труба.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
