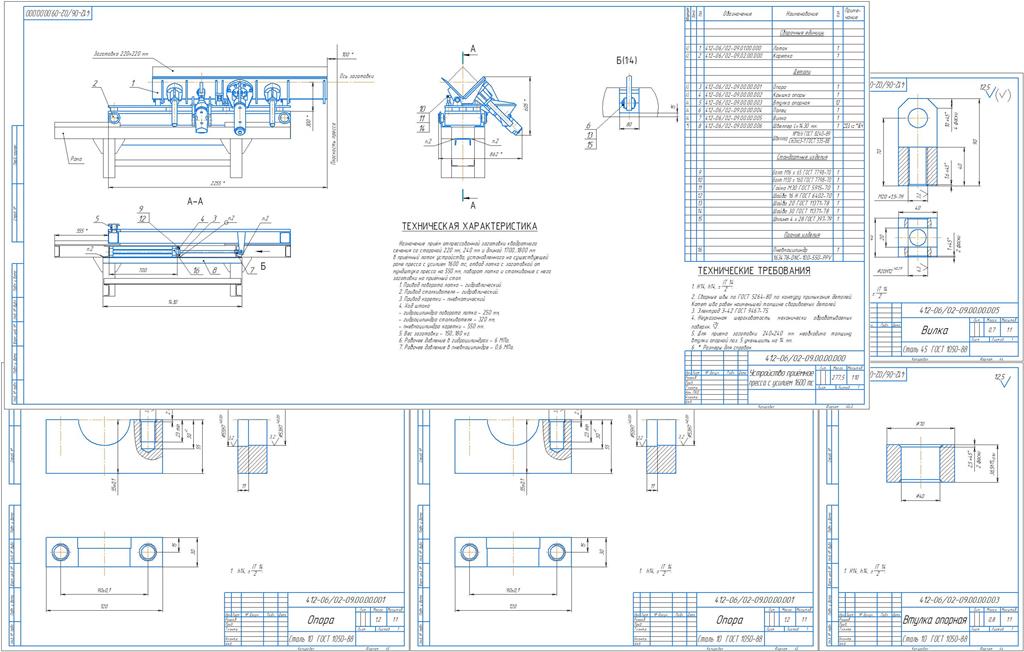

Сталкиватель

Назначение: приём отпрессованной заготовки квадратного
сечения со стороной 220 мм, 240 мм и длиной 1700...1800 мм
в приёмный лоток устройства, установленного на существующей
раме пресса с усилием 1600 тс, отвод лотка с заготовкой от
мундштука пресса на 550 мм, поворот лотка и сталкивание с него
заготовки на приёмный стол.
1. Привод поворота лотка - гидравлический.
2. Привод сталкивателя - гидравлический.
3. Привод каретки - пневматический.
4. Ход штока:
- гидроцилиндра поворота лотка - 250 мм,
- гидроцилиндра сталкивателя - 320 мм,
- пневмоцилиндра каретки - 550 мм.
5. Вес заготовки - 150...180 кг.
6. Рабочее давление в гидроцилиндрах - 6 МПа.
7. Рабочее давление в пневмоцилиндре - 0,6 МПа.
