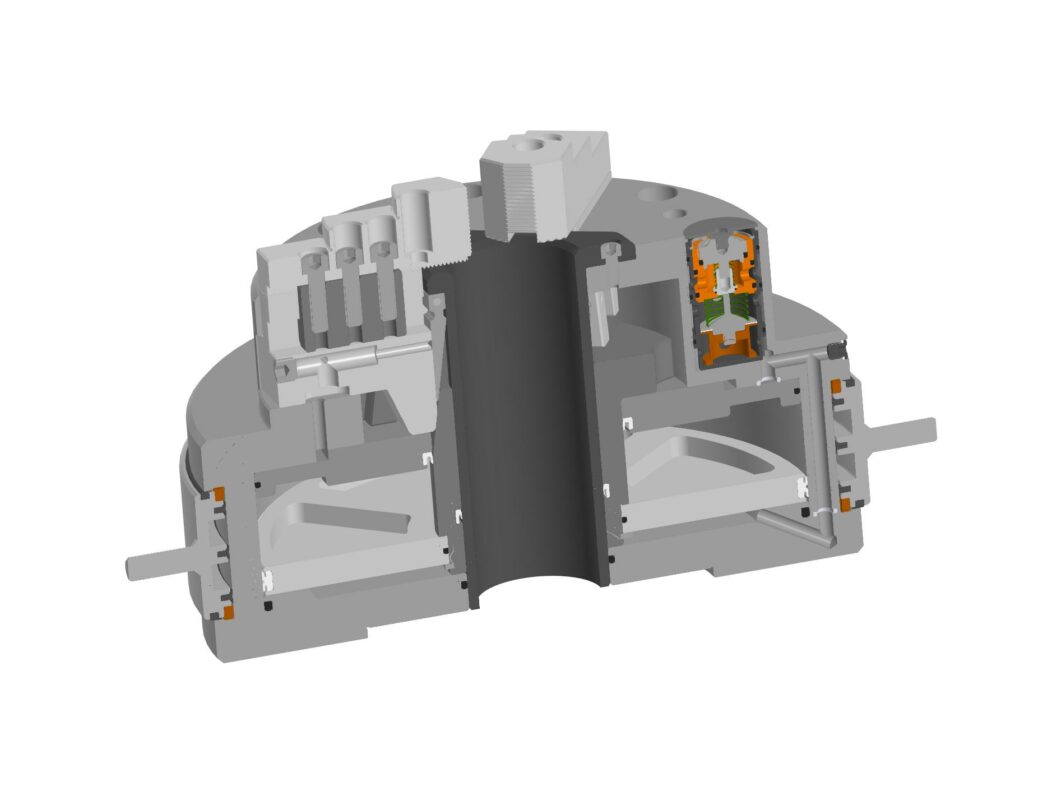

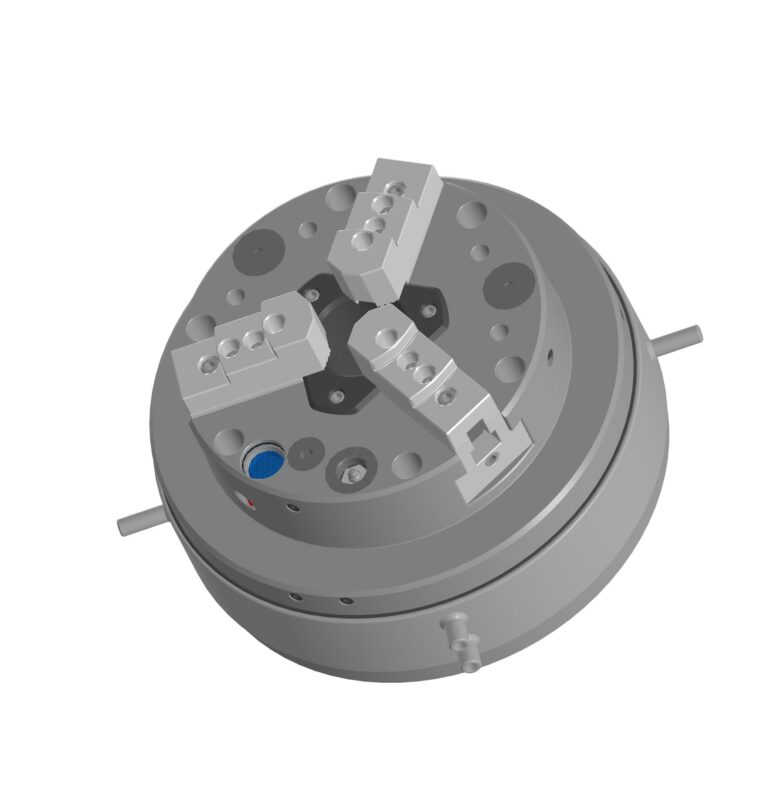

3д модель пневматический токарный патрон диаметр 330мм

3д модель пневмопатрона. Диаметр патрона 330мм, Диаметр присоединительного пояска 170мм «С»-крепление на фланцевый конец шпинделя по ISO 702-4 (DIN 6353). Проектная модель пневматического патрона для токарных станков универсальных и с программным управлением, полуавтоматическая с пневмозамками и запирающимися контурами с системой индикации и ручного аварийного сброса давления, а так-же с системой централизованной смазки.
Диаметр внутреннего отверстия 60мм, высота патрона с кулачками 216мм, посадочный диаметр 170мм, диаметр присоединительных отверстий 232мм 6хМ12, ход кулачка - 6мм. Максимальная скорость вращения до 2 500 об/мин, Вес патрона - 55кг, Рабочее давление сжатого воздуха - 4-8 кг/см2.
