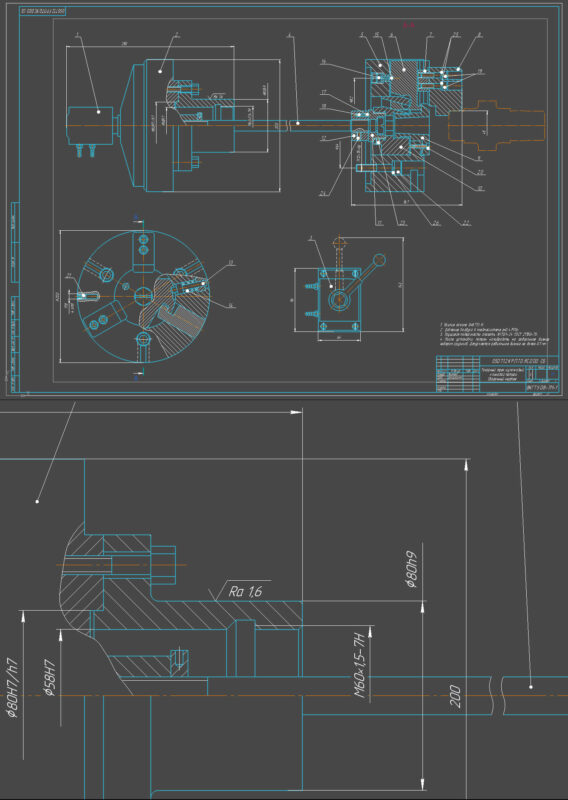

На чертеже представлен токарный трехкулачковый самоцентрирующий пневматический клиновой патрон, пневмоцилиндр вращающийся двустороннего действия, воздушный кран. Данное приспособление предназначено для автоматизации зажима детали на токарных станках. Принцип действия: при включении крана сжатый воздух попадает в пневмоцилиндр действуя на шток (тяга), шток передвигаясь влево за счет клинового зацепления сводит ползун с кулачками к центру, зажимая деталь
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Токарный трухкулачковый пневматический клиновой патрон
Токарный трухкулачковый пневматический клиновой патрон
1
413
44355
346
4
40
Сообщить о проблеме
Автор
Яковлев
Сергей
Дата
06.06.2012
Язык
Русский
Состав
Сборочный чертеж (СБ). Спецификация. Описание конструкции и принцип работы
Софт
КОМПАС-3D 13
Как открыть?
Содержимое архива
-
Описание конструкции и принцип работы клинового патрона.docx
-
Токарный трухкулачковый пневматический клиновой патрон.cdw
-
Спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Виталий
Casha
Альбина
Комментарии
4
user-5185293
25.06.2024 в 09:13
Ссылка на комменарий 374430
Здравствуйте. Скольо диаметр поршня и диаметр штока?
Дмитрий
Ребров
Модератор
25.06.2024 в 22:15
Ссылка на комменарий 374448
Здравствуйте! Вывел на скришот увеличенный вращающийся пневмоцилиндр
nastya789
18.05.2017 в 07:30
Ссылка на комменарий 221833
вроде до 400мм
Евгений
15.03.2015 в 22:58
Ссылка на комменарий 161749
Здравствуйте. Не подскажете какой диаметр может зажимать данный патрон и рассчитывалась ли сила зажатия. Если рассчитывалась то какая она?
