Алмазно-заточной станок

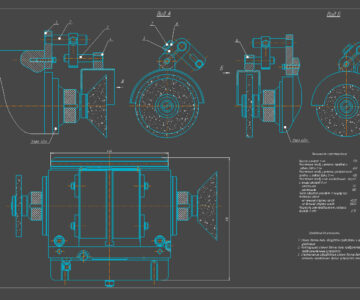

Чертежи на алмазно-заточной станок АРЯА.040366.001. Станок предназначен для доводки резцов и проточки канавок стружколома на резцах. Станок приспособлен для использования в инструментальных, экспериментальных и производственных цехах с индивидуальным выпуском продукции.

Техническая характеристика.
Габаритные размеры:
- длина, мм 650
- ширина, мм 600
- высота, мм 1310
Двигатель:
- тип АИР80А2У2
- напряжение, В 380
- частота вращения, об/мин 2880
- мощность, кВт 1,5
Передача ременная:
- межосевое расстояние, мм 365,5
- передаточное число 1,41
- сечение ремней / длина ремней, мм 1000
Частота вращения ведомого вала, мм 4061
