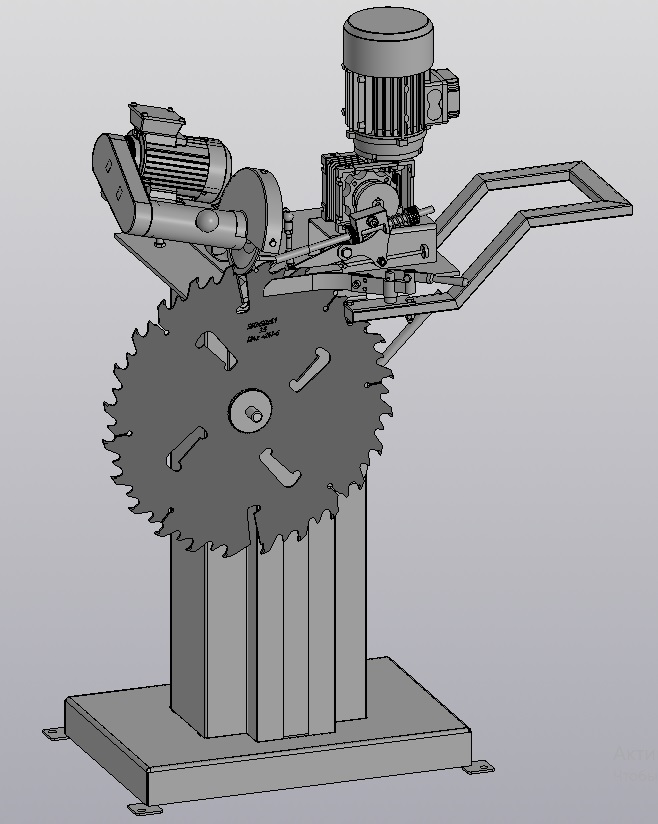

Заточной станок дисковых пил

Станок предназначен для заточки дисковых пил по дереву диаметром от 400 до 750 мм.
Станок имеет следующие приводы: первый, электродвигатель АИР 63A4 IM2081 0,25 кВт, 1500 об/мин для передачи вращательного момента на алмазный заточной диск. Второй, червячный мотор-редуктор NMRV050 MS80B14 для механизированной подачи зубьев на заточку.
Габаритный размер станка (ДхШхВ, мм): 927х575х1359 мм
Масса станка 137 кг

Состав: 3D сборка

Софт: КОМПАС-3D 19.1

Файлы:

Заточной станок/

Заточной станок/Алмазный диск заточной PDT 12A2-20.m3d

Заточной станок/Вал.m3d

Заточной станок/Винт установочный внутр. шестигр..m3d

Заточной станок/Втулка с резьбой.m3d

Заточной станок/Деталь 1.m3d

Заточной станок/Деталь 2.m3d

Заточной станок/Деталь 3.m3d

Заточной станок/Деталь 4.m3d

Заточной станок/Деталь 5.m3d

Заточной станок/Деталь 6.m3d

Заточной станок/Деталь 7.m3d

Заточной станок/Деталь 8.m3d

Заточной станок/Деталь 9.m3d

Заточной станок/Деталь.m3d

Заточной станок/Зажим.m3d

Заточной станок/Каркас.a3d

Заточной станок/Кожух.m3d

Заточной станок/Направляющая.a3d

Заточной станок/Пилы дисковые/

Заточной станок/Пилы дисковые/Напайка.m3d

Заточной станок/Пилы дисковые/Пила дисковая (WoodCraft).a3d

Заточной станок/Пилы дисковые/Пила дисковая серия WoodCraft.m3d

Заточной станок/Пластина прижима.m3d

Заточной станок/Пластина рег.m3d

Заточной станок/Пластина.m3d

Заточной станок/Плита.m3d

Заточной станок/Пружина.m3d

Заточной станок/Регулировка.a3d

Заточной станок/Ремённая передача.m3d

Заточной станок/Ручка П.m3d

Заточной станок/Ручка.a3d

Заточной станок/Рычаг.a3d

Заточной станок/Сборка 1.a3d

Заточной станок/Сборка 2.a3d

Заточной станок/Сборка 3.a3d

Заточной станок/Сборка 4.a3d

Заточной станок/Сборка 5.a3d

Заточной станок/Сборка 6.a3d

Заточной станок/Сборка 7.a3d

Заточной станок/Сборка ручки.a3d

Заточной станок/Спец гайка.m3d

Заточной станок/Спица.m3d

Заточной станок/Станина.a3d

Заточной станок/Станок.a3d

Заточной станок/Толкатель.m3d

Заточной станок/Труба 40х20х2.m3d

Заточной станок/Труба круглая.m3d

Заточной станок/Уголок.m3d

Заточной станок/Фурнитура/

Заточной станок/Фурнитура/Ручки промышленные/

Заточной станок/Фурнитура/Ручки промышленные/Втулка.m3d

Заточной станок/Фурнитура/Ручки промышленные/Прмомышленная ручка.m3d

Заточной станок/Фурнитура/Ручки промышленные/Ручка промышленная с втулкой.a3d

Заточной станок/Фурнитура/Шаровая тяга/

Заточной станок/Фурнитура/Шаровая тяга/Втулка.m3d

Заточной станок/Фурнитура/Шаровая тяга/Головка шарнира.m3d

Заточной станок/Фурнитура/Шаровая тяга/Угловое шарнирное соединение.a3d

Заточной станок/Фурнитура/Шаровая тяга/Фиксатор.m3d

Заточной станок/Фурнитура/Шаровая тяга/Шарнир.m3d

Заточной станок/Фурнитура/Шаровая тяга/Шаровая тяга.a3d

Заточной станок/Фурнитура.m3d

Заточной станок/Шайба.m3d

Заточной станок/Шкив.m3d

Заточной станок/Электродвигатели/

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id37_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id42_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id47_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id51_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id55_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/80B14_id59_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/NMRV050AM80B14_id13_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/NMRV050AM80B14_id18_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/NMRV050AM80B14_id23_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/NMRV050AM80B14_id28_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/NMRV050AM80B14_id9_x_t.m3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/Червячный мотор-редуктор NMRV050_MS80B14.a3d

Заточной станок/Электродвигатели/Червячный мотор-редуктор NMRV050_MS80B14/Червячный мотор-редуктор NMRV050_MS80B14.STEP

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/71B14_id36_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/71B14_id41_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/71B14_id46_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/71B14_id55_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/71B14_id59_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/NMRV040AM71B14_id13_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/NMRV040AM71B14_id18_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/NMRV040AM71B14_id22_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/NMRV040AM71B14_id27_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/NMRV040AM71B14_id9_x_t.m3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/Червячный редуктор NMRV040 MS71B14.a3d

Заточной станок/Электродвигатели/Червячный редуктор NMRV040 MS71B14/Червячный редуктор NMRV040 MS71B14.STEP

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Вал-якорь.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Втулка сальника.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Гайка зажима сальника.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Гайка сальника.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Кожух.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Корпус.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Крышка.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Сальник (кабельный ввод).a3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Шпонка.m3d

Заточной станок/Электродвигатели/Электродвигатель 5АИ 56 В2/Электродвигатель 5АИ 56 В2.a3d
