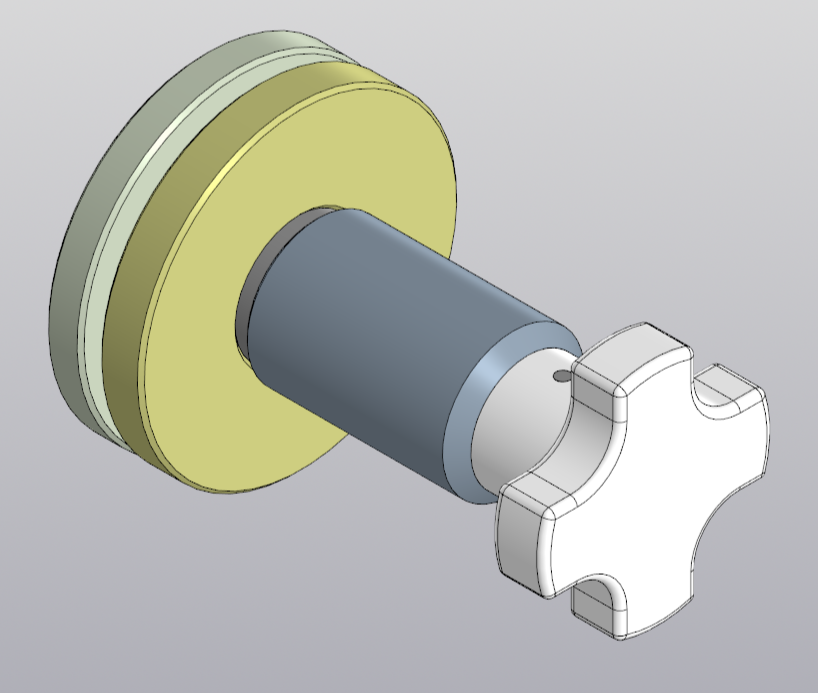

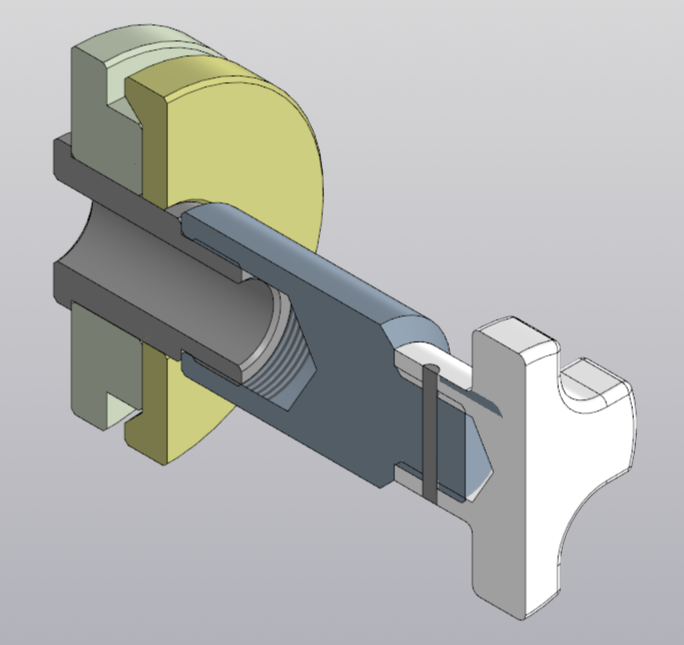

План-шайба для фиксации дисковой пилы для заточки: посадочный диаметр пилы 70 мм, оси под план-шайбу - 20 мм. Кожух защитный прикручивается перед установкой пилы для защиты резьбы.
