Станок для заточки цепей пил

Станок предназначен для заточки цепей пил по передней поверхности любого типа с толщиной хвостовика не более 1,6 мм как профессионального так и бытового назначения в домашних условиях.
Процесс заточки сводится к перемещению заточного тарельчатого круга в зону заточки зуба с помощью рукоятки до упора. При опускании рукоятки головка возвращается в исходное положение, электродвигатель при этом обесточивается. Все настроечные операции производятся именно в этом положении.
Угол заточки устанавливается в зависимости от породы древесины и вида распила одновременно для правых и левых зубьев пилы путем установки упоров. Передний угол устанавливается по шаблону или образцу, а также глубина врезания (грубо) за счет шарового шарнира. Точно глубина врезания регулируется упором.
Установка на шаг пилы производится по откидному упору на каждый затачиваемый зуб, а регулировка снимаемого припуска винтом. Зажим звена цепи производится не выпадающей планкой от винта, зажим при заточке обязателен. После заточки зубьев одного направления корпус с ползуном разворачиваются и операции повторяются.
В конструкции использованы: электродвигатель мощностью 320 Вт n=3000 об/мин с бытового электролобзика, поликлиновой ремень с бытовой швейной машинки. Станок крепится любым способом к неподвижной поверхности. Желательно использовать местную регулируемую подсветку для точности настройки.

Состав: Вид общий (ВО), сборочные чертежи (СБ), спецификации, полная деталировка Язык документа

Софт: КОМПАС-3D V14

Просмотр файлов
Планка _ СЗЦП-100.00.00.02.cdw
Станок для заточки цепей пил _ СЗЦП-100.00.00.00.spw
Станок для заточки цепей пил Схема электрическая _ СЗЦП-100.00.00.00 Э1.cdw

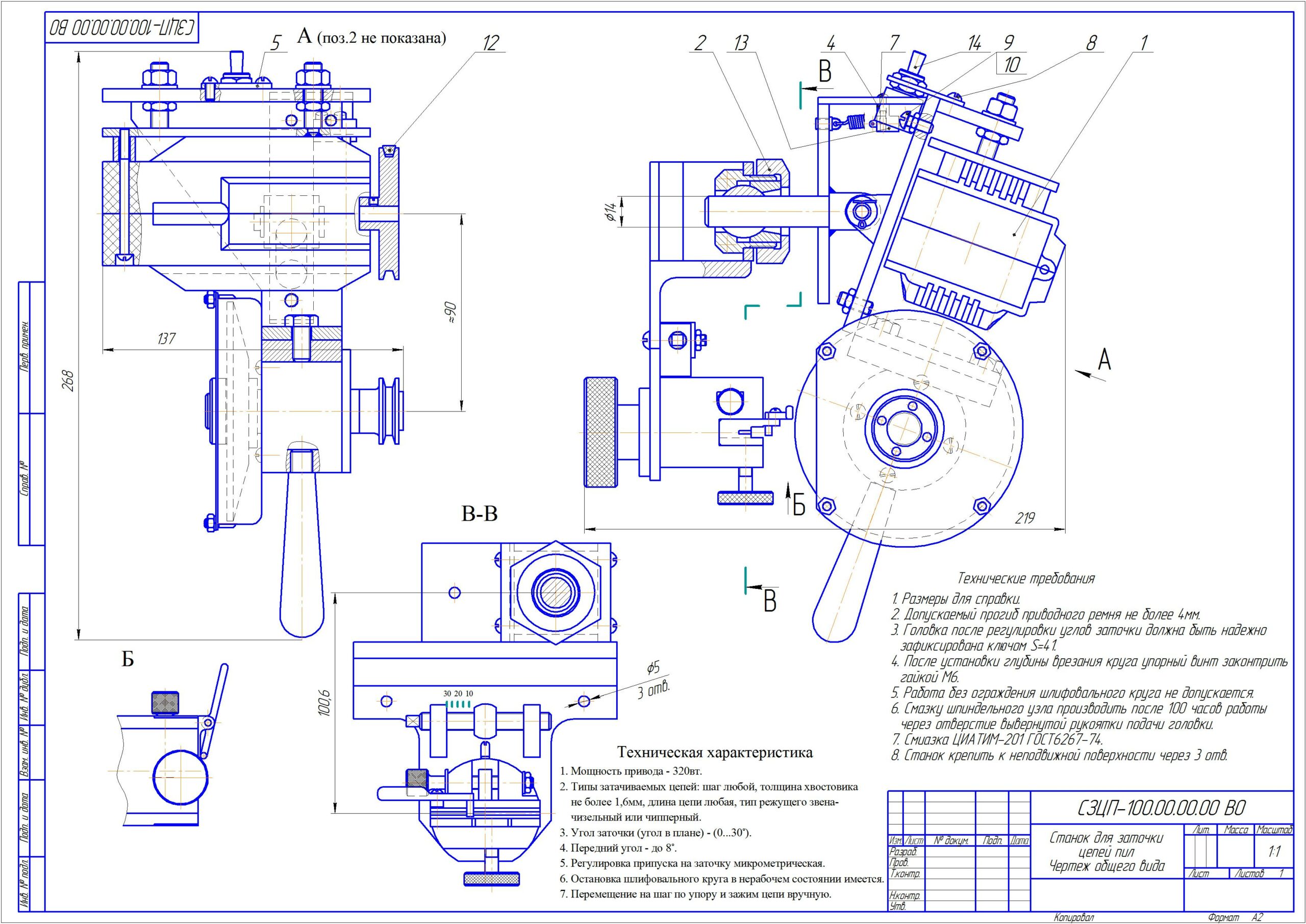

Станок для заточки цепей пил Чертеж общего вида _ СЗЦП-100.00.00.00 ВО.cdw
Головка\Винт пружины_СЗЦП-100.01.00.02.cdw
Головка\Втулка проставная_СЗЦП-100.01.00.10.cdw
Головка\Втулка_СЗЦП-100.01.00.05.cdw
Головка\Втулка_СЗЦП-100.01.00.12.cdw
Головка\Головка заточная _ СЗЦП-100.01.00.00.spw
Головка\Головка заточная_СЗЦП-100.01.00.00 СБ.cdw
Головка\Кожух защитный\Кожух защитный Сборочный чертеж _ СЗЦП-100.01.04.00СБ.cdw
\ \쪠_ -100.01.04.01.cdw
Головка\Кронштейн поворотный\Кронштейн поворотный Сборочный чертеж _ СЗЦП-100.01.02.00СБ.cdw
Головка\Кронштейн поворотный\Планка _ СЗЦП-100.01.02.02.cdw
Головка\Кронштейн поворотный\Стержень _ СЗЦП-100.01.02.01.cdw
Головка\Кронштейн поворотный\Упор _ СЗЦП-100.01.02.03.cdw
Головка\Кронштейн привода\Кронштейн привода _ СЗЦП-100.01.01.00.spw
Головка\Кронштейн привода\Кронштейн привода Сборочный чертеж _ СЗЦП-100.01.01.00 СБ.cdw
Головка\Кронштейн привода\Основание _ СЗЦП-100.01.01.02.cdw
Головка\Кронштейн привода\Серьга
Головка\Кронштейн привода\Стойка корпуса _ СЗЦП-100.01.01.03.cdw
Головка\Кронштейн привода\Стойка натяжителя _ СЗЦП-100.01.01.01.cdw
Головка\Крышка кожуха _ СЗЦП-100.01.00.01.cdw
Головка\Крышка сквозная _ СЗЦП-100.01.00.11.cdw
Головка\Натяжитель\Натяжитель Сборочный чертеж _ СЗЦП-100.01.05.00СБ.cdw
Головка\Натяжитель\Планка _ СЗЦП-100.01.05.02.cdw
\令⥫\쪠_ -100.01.05.01.cdw
\_ -100.01.00.03.cdw
Головка\Пружина _ СЗЦП-100.01.00.14.cdw
Головка\Рукоятка _ СЗЦП-100.01.00.06.cdw
Головка\Узел шпинделя\Корпус _ СЗЦП-100.01.03.01.cdw
Головка\Узел шпинделя\Узел шпинделя Сборочный чертеж _ СЗЦП-100.01.03.00СБ.cdw
Головка\Шайба
Головка\Шайба
Головка\Шкив шпинделя _ СЗЦП-100.01.00.07.cdw
Головка\Шкив электродвигателя _ СЗЦП-100.01.00.04.cdw
Головка\Шпиндель _ СЗЦП-100.01.00.09.cdw
Узел настройки\Винт _ СЗЦП-100.02.00.15.cdw
Узел настройки\Винт подачи _ СЗЦП-100.02.00.17.cdw
Узел настройки\Винт прижима\Винт прижима Сборочный чертеж _ СЗЦП-100.02.02.00 СБ.cdw
Узел настройки\Винт прижима\Винт_СЗЦП-100.02.02.01.cdw
Узел настройки\Винт специальный_СЗЦП-100.02.00.01.cdw
Узел настройки\Винт-упор_СЗЦП-100.02.00.07.cdw
Узел настройки\Винт-фиксатор_СЗЦП-100.02.00.09.cdw
Узел настройки\Втулка нажимная _ СЗЦП-100.02.00.05.cdw
Узел настройки\Гайка _ СЗЦП-100.02.00.03.cdw
Узел настройки\Корпус зажима _ СЗЦП-100.02.00.04.cdw
Узел настройки\Корпус_СЗЦП-100.02.00.02.cdw
Узел настройки\Основание\Держатель _ СЗЦП-100.02.01.02.cdw
Узел настройки\Основание\Основание _ СЗЦП-100.02.01.00.spw
Узел настройки\Основание\Основание Сборочный чертеж _ СЗЦП-100.02.01.00 СБ.cdw
Узел настройки\Основание\Уголок _ СЗЦП-100.02.01.01.cdw
Узел настройки\Основание\Швеллер _ СЗЦП-100.02.01.03.cdw
Узел настройки\Планка прижимная_СЗЦП-100.02.00.10.cdw
Узел настройки\Ползун правый
Узел настройки\Ползун_СЗЦП-100.02.00.11.cdw
Узел настройки\Стойка_СЗЦП-100.02.00.13.cdw
Узел настройки\Сухарь_СЗЦП-100.02.00.12.cdw
Узел настройки\Узел настройки _ СЗЦП-100.02.00.00.spw
Узел настройки\Узел настройки Сборочный чертеж _ СЗЦП-100.02.00.00 СБ.cdw
Узел настройки\Упор\Планка _ СЗЦП-100.02.03.01.cdw
Узел настройки\Упор\Упор Сборочный чертеж _ СЗЦП-100.02.03.00 СБ.cdw
Узел настройки\Упор\Штифт_СЗЦП-100.02.03.02.cdw
Узел настройки\Шайба 12_СЗЦП-100.02.00.08.cdw
Узел настройки\Шар_СЗЦП-100.02.00.06.cdw
Втулка
Головка\Кожух защитный
Головка\Кронштейн поворотный
Головка\Кронштейн привода
Головка\Натяжитель
Головка\Узел шпинделя
Узел настройки\Винт прижима
Узел настройки\Основание
Узел настройки\Упор
Головка
Узел настройки
