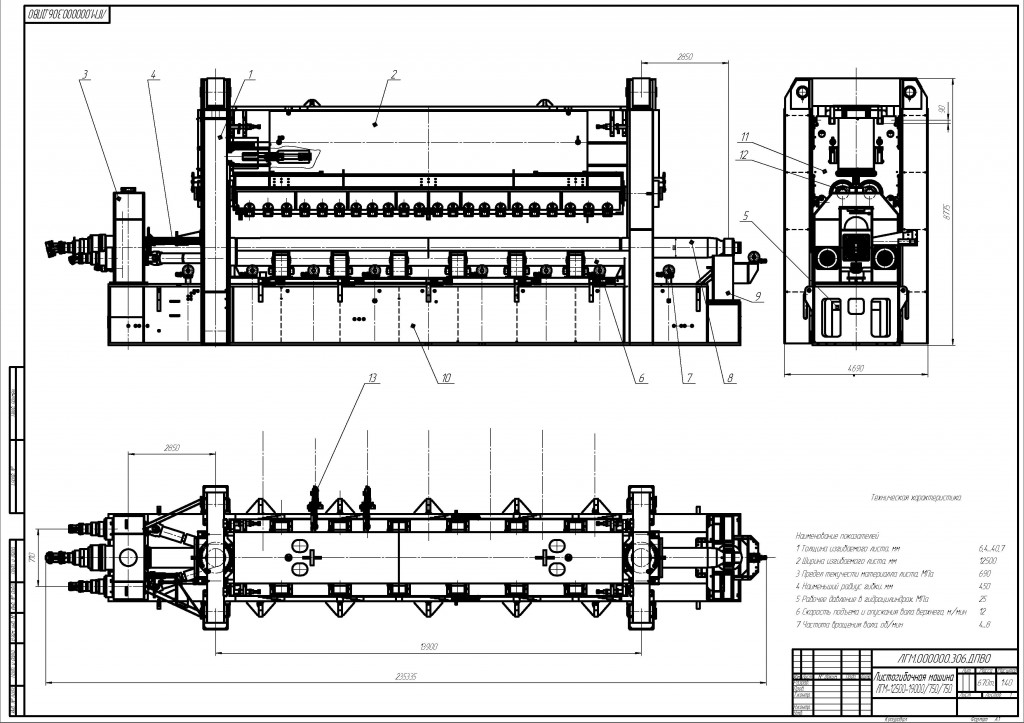

Представлен чертеж общего вида листогибочной машины ЛГМ-12500*40 с участка трубопрокатной линии ХТЗ.
Техническая хар-ка:
1. Толщина изгибаемого листа - 6,4...40,7 мм
2. Ширина изгибаемого листа - 12500мм
3. Предел текучести материалла листа-690МПа
4. Наименьший радиус гибки- 450мм
5. Рабочее давление в гидроцилиндрах- 25МПа
6. Скорость подъема и опускания вала верхнего-12м/мин
7. Частота вращения вала-
4...8об/мин
