Прокат листов A36 и AC Inox 304 - 316 толщиной 9,0 мм
рабочая зона: 1900 мм
Максимальная толщина: 9,0 мм
Диаметр 3 роликов: 168 мм
Мотор-редуктор: K97DRN132L4
Листопрокатный станок предназначен для гибки листов максимальной толщиной 9,0 мм и длиной 1900 мм.
Использование: Гибка листов для изготовления резервуаров.
Устройство предназначено для изготовления цилиндрических и слабо конусных обечаек из листового металла толщиной до 9 мм, длиной до 1900 мм.

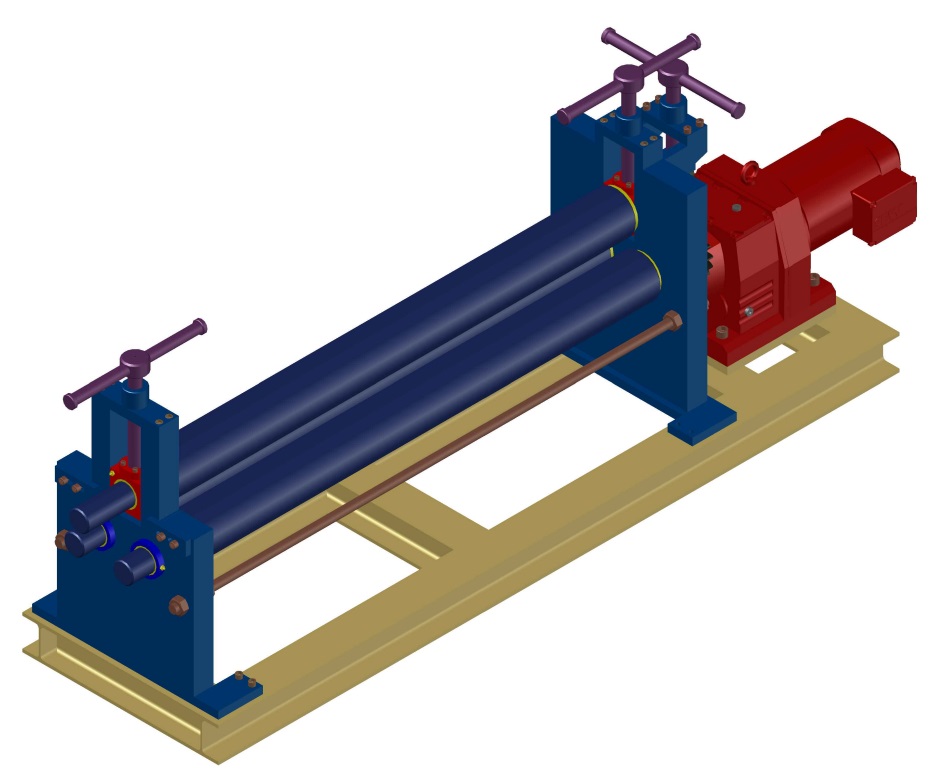

Устройство выполнено по классической трёхвалковой схеме с двумя стационарными приводными валками и одним подвижным нажимным валком. Радиус обечаек регулируется перемещением верхнего подвижного валка и контролируется по шкалам на обеих концах подвижного валка. При прокатке цилиндрических обечаек перемещения концов подвижного валка одинаковы, для конических разные. Изготовление обечаек производится за несколько проходов, доводя радиус до нужного размера. Съём готового изделия производится через верхний валок, разгибая обечайку в пределах упругой деформации.
3D-дизайн рисуется по частям, а сборка производилась с помощью Autocad версии 2019, вы можете скачать его с предыдущими версиями
Вместо обещанной 3д модели открылся чертеж с двумя изометриями.
Здравствуйте! Судя по всему Вы открывали файл не автокадом а компасом, верно? А при открытии Вы не поставили галочку читать 3D.
Учитесь пользоваться программами! Тут 4 листа с видами и изометрией и 3D модель. Если работает в автокаде переключитесь с листов на пространство модели внизу. Если компас смотрите что импортируете. Файл > открыть DWG > читать в модель.
