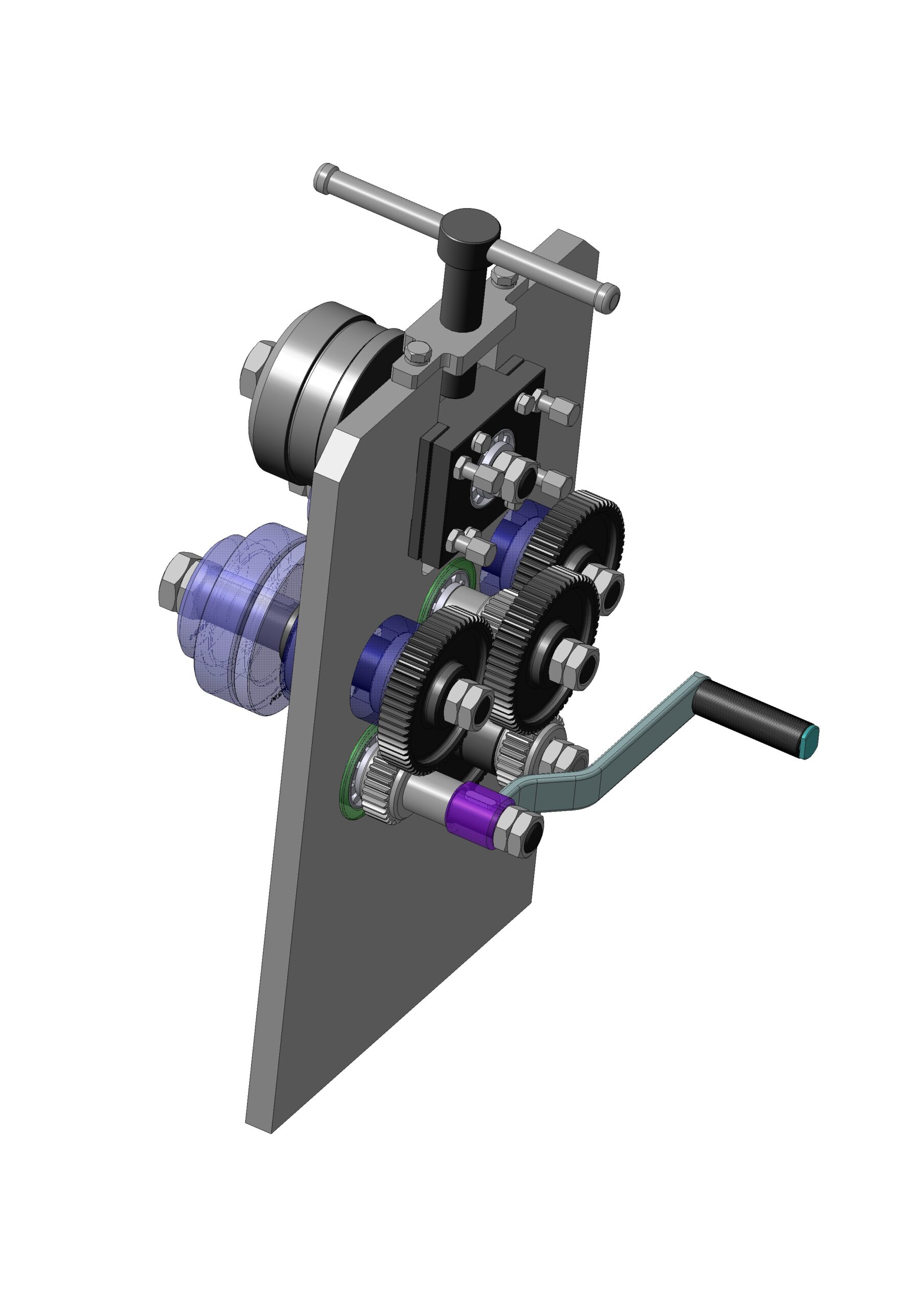

Приспособление для гибки профиля

предназначено для изгиба профилей типа уголков полос по радиусу за счет проката его между роликами валками

Состав: зд сборка с деталировкой

Софт: КОМПАС-3D 16

Файлы:

Приспособление/

Приспособление/13-1025.18. - Опора передняя._(fn-21).m3d

Приспособление/13-1025.09. - Ролик прижимной_(fn-13).m3d

Приспособление/Деталь_(fn-53).m3d

Приспособление/13-1025.00.2. - Втулка подшипника._(fn-18).m3d

Приспособление/Шайба пружинная_(fn-41).m3d

Приспособление/Болт с шестигранной головкой_(fn-44).m3d

Приспособление/Шпонки призматические по ГОСТ 23360-78_(fn-43).m3d

Приспособление/13-1025.09. - Ролик прижимной_(fn-27).m3d

Приспособление/Деталь_(fn-51).m3d

Приспособление/13-1025.12. - Втулка дистанционная промежуточного вала_(fn-32).m3d

Приспособление/13-1025.00. - Станок профилегибочный ручной._(fn-1).a3d

Приспособление/13-1025.27. - Уголок 50х50 (деталь)_(fn-24).m3d

Приспособление/13-1025.18 - Винт нажимной_(fn-34).m3d

Приспособление/13-1025.00.02. - Рукоятка_(fn-3).a3d

Приспособление/13-1025.21. - Планка_(fn-20).m3d

Приспособление/13-1025.26. - Ручка_(fn-6).m3d

Приспособление/13-1025.10. - Втулка ручки_(fn-11).m3d

Приспособление/Пробка по ГОСТ 13447-68_(fn-48).m3d

Приспособление/13-1025.00.01. - Плита в сборе_(fn-15).a3d

Приспособление/Гайка шестигранная_(fn-42).m3d

Приспособление/13-1025.17 - Вставка_(fn-33).m3d

Приспособление/13-1025.00.1. - Плита. Ст3сп ГОСТ 380-2005_(fn-16).m3d

Приспособление/13-1025.02. - Вал промежуточный._(fn-35).m3d

Приспособление/13-1025.03 - Вал привода вторичный._(fn-40).m3d

Приспособление/13-1025.16. - Опора задняя_(fn-22).m3d

Приспособление/Рукоятка подвижная ГОСТ 13447-68_(fn-49).m3d

Приспособление/13-1025.04. - Вал привода первичный._(fn-38).m3d

Приспособление/13-1025.07. - Ролик упорный У50х50_(fn-28).m3d

Приспособление/13-1025.14. - Втулка дистанционная ручки._(fn-30).m3d

Приспособление/Винты нажимные ГОСТ 13432_13434_(fn-45).m3d

Приспособление/13-1025.08. - Ролик опорный У50х50_(fn-25).m3d

Приспособление/Кольцо по ГОСТ 13447-68_(fn-47).m3d

Приспособление/13-1025.04. - Вал привода первичный._(fn-37).m3d

Приспособление/13-1025.13. - Втулка привода дистанционная_(fn-31).m3d

Приспособление/13-1025.24. - Рычаг_(fn-4).m3d

Приспособление/13-1025.25. - Ось_(fn-9).m3d

Приспособление/13-1025.20 - Колесо зубчатое Z=60_(fn-23).m3d

Приспособление/Рукоятка ГОСТ 13447-68_(fn-46).a3d

Приспособление/Деталь_(fn-52).m3d

Приспособление/25х25х3,2_(fn-29).m3d

Приспособление/13-1025.05. - Вал ведомый_(fn-39).m3d

Приспособление/13-1025.00.3. - Втулка подшипника малая._(fn-19).m3d

Приспособление/13-1025.06. - Вал прижима_(fn-36).m3d

Приспособление/Сборка_(fn-50).a3d

Приспособление/13-1025.19 - Шестерня Z=30_(fn-2).m3d
