Приспособление гибки трубы Ф16

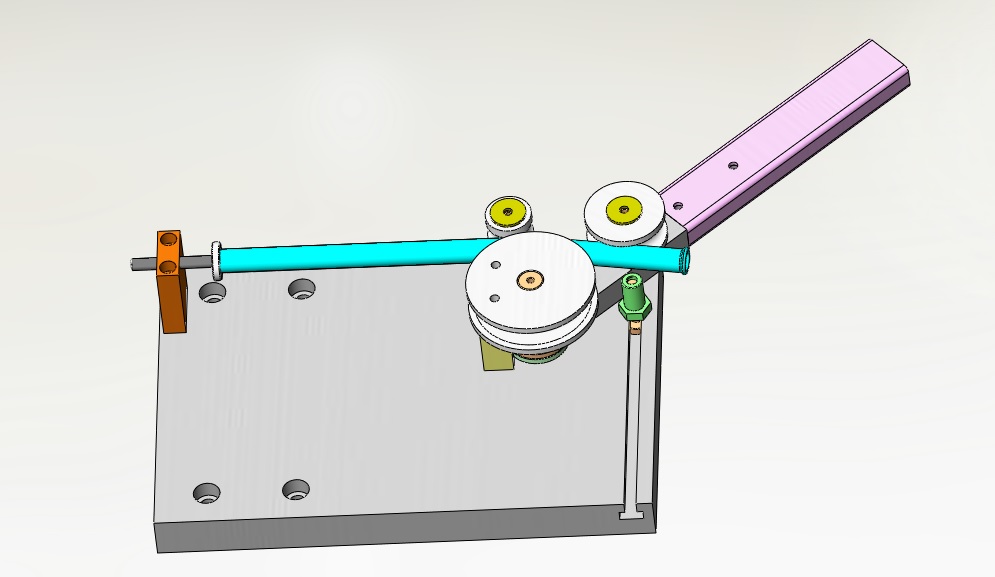

Приспособление гибки трубы диаметром 16 с ограничителем на необходимый угол.

Состав: 3Dсборка и модели отдельных деталей

Софт: SolidWorks 2020

Файлы:

Приспособление гибки Трубы Ф16/

Приспособление гибки Трубы Ф16/ВКШУ.302317.010 СБ труба .SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.010 Опора.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.000 Присп гибки Трубы.SLDDRW

Приспособление гибки Трубы Ф16/НОП1267.00.00.017 Шайба.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.007-02 Ролик упорный ф12.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.015 Упор.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.005-02 Ролик образующий ф12.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.012 Болт М10х35.SLDPRT

Приспособление гибки Трубы Ф16/Радиус гиба.docx

Приспособление гибки Трубы Ф16/НОП1267.00.00.000 Присп гибки Трубы.SLDASM

Приспособление гибки Трубы Ф16/НОП1267.00.00.014 Стойка упора.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.008 Ось.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.001 Основание.SLDPRT

Приспособление гибки Трубы Ф16/Thumbs.db

Приспособление гибки Трубы Ф16/НОП1267.00.00.007-03 Ролик упорный ф10.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.004 Ось.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.011 Удлиннитель.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.013 Гайка упорная.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.006-02 Ролик обкатной ф12.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.016 Шайба.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.005-01 Ролик образующий ф16.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.002 Рычаг.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.007-01 Ролик упорный ф16.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.006-03 Ролик обкатной ф10.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.009 Ось.sldprt

Приспособление гибки Трубы Ф16/НОП1267.00.00.006-01 Ролик обкатной ф16.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.003 Втулка.SLDPRT

Приспособление гибки Трубы Ф16/НОП1267.00.00.005-03 Ролик образующий ф10.SLDPRT
