Приспособление для гибки шин в гидравлическом прессе

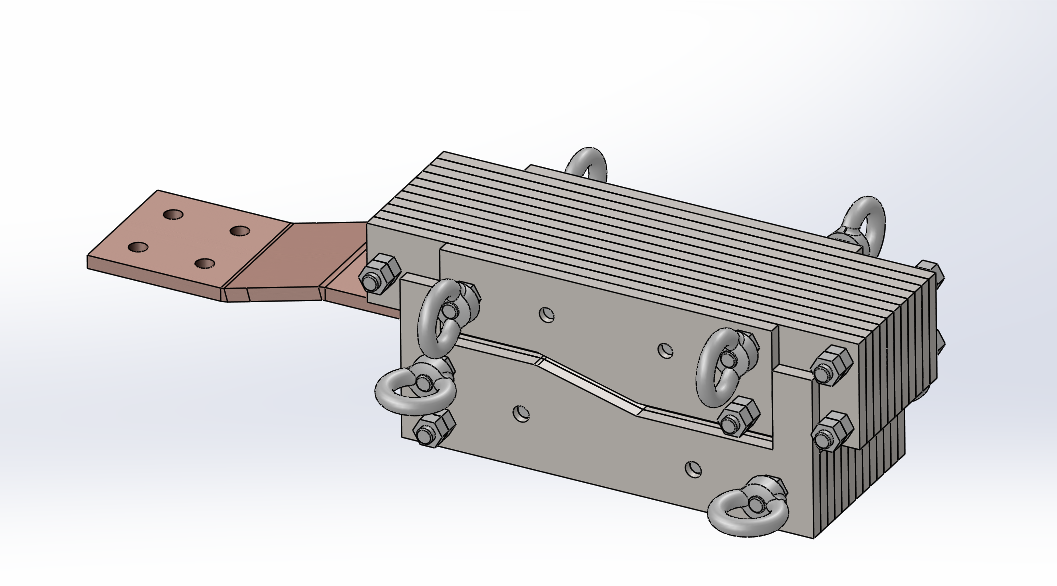

Разработка приспособления на основе набора пластин из листа, выполненных на лазерной резке. Пластины соединяются в пуансон и матрицу, обрабатываются шлифмашинкой. Такая конструкция значительно дешевле обычных прессформ. В архиве только модель, контуры на резку можете получить самостоятельно.

Состав: 3D Сборка

Софт: SolidWorks 14

Файлы:
Модель штампа/
Модель штампа/8ПГ.262.992-01 Пластина.SLDPRT
Модель штампа/8ПГ.262.991-01 Пластина.SLDPRT
Модель штампа/Шпилька М12-175.SLDPRT
Модель штампа/8ПГ.262.992 Пластина.SLDPRT
Модель штампа/Шпилька М12-180.SLDPRT
Модель штампа/8ПГ.262.995-01 Пластина.SLDPRT
Модель штампа/8ПГ.262.991 Пластина.SLDPRT
Модель штампа/Рым-гайка М 12.SLDPRT
Модель штампа/8ПГ.580.001 Шина_.SLDPRT
Модель штампа/Шпилька М12-160.SLDPRT
Модель штампа/8ПГ.262.995 Пластина.SLDPRT
Модель штампа/8ПГ.262.994-01 Пластина.SLDPRT
Модель штампа/5ПГ.487.030 Приспособление.SLDASM
Модель штампа/штифт цилиндрический ф12х120 DIN код731644.SLDPRT
Модель штампа/Шпилька М12-155.SLDPRT
Модель штампа/Шпилька М12-170.SLDPRT
Модель штампа/Гайка М12.SLDPRT
Модель штампа/8ПГ.262.993 Пластина.SLDPRT
Модель штампа/8ПГ.262.994 Пластина.SLDPRT
Модель штампа/8ПГ.262.993-01 Пластина.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Приспособление для гибки
Рейтинг: 20
Софт: T-FLEX CAD 10.039
Состав: СБ,спецификация
0
4
300
10554
Приспособление для гибки
Штамп для гибки ручки погреба
Рейтинг: 100
Софт: КОМПАС-3D 14
Состав: СБ, Спецификация, Деталировка
0
0
1
123
Штамп для гибки ручки погреба
Приспособление для гибки полос
Рейтинг: 20
Софт: КОМПАС-3D 21
Состав: 3д сборка
2
0
1
56
Приспособление для гибки полос
Штамп для гибки шплинтов
Рейтинг: 20
Софт: КОМПАС-3D 12
Состав: 3D Сборка
2
49
291
4310
Штамп для гибки шплинтов
Автор: g-koval
Дата: 2021-06-16
Просмотры: 148
Язык: Русский Язык документа
Программа для просмотра
eDrawings
2 комментария
Вверх Вниз
    1
    Dahan
    2022-08-07 в 20:44 ⋅

    Какая толщина, ширина, длина и вид материала (медь, латунь ... ) детали?
    На какое усилие прессования рассчитан данный штамп?

    2
    g-koval
    2022-08-08 в 06:23 ⋅

    Усилие до15 тонн, шина медная 6х100мм
    так же использовали для шины медной 10х100 мм усилие до 30 тонн
