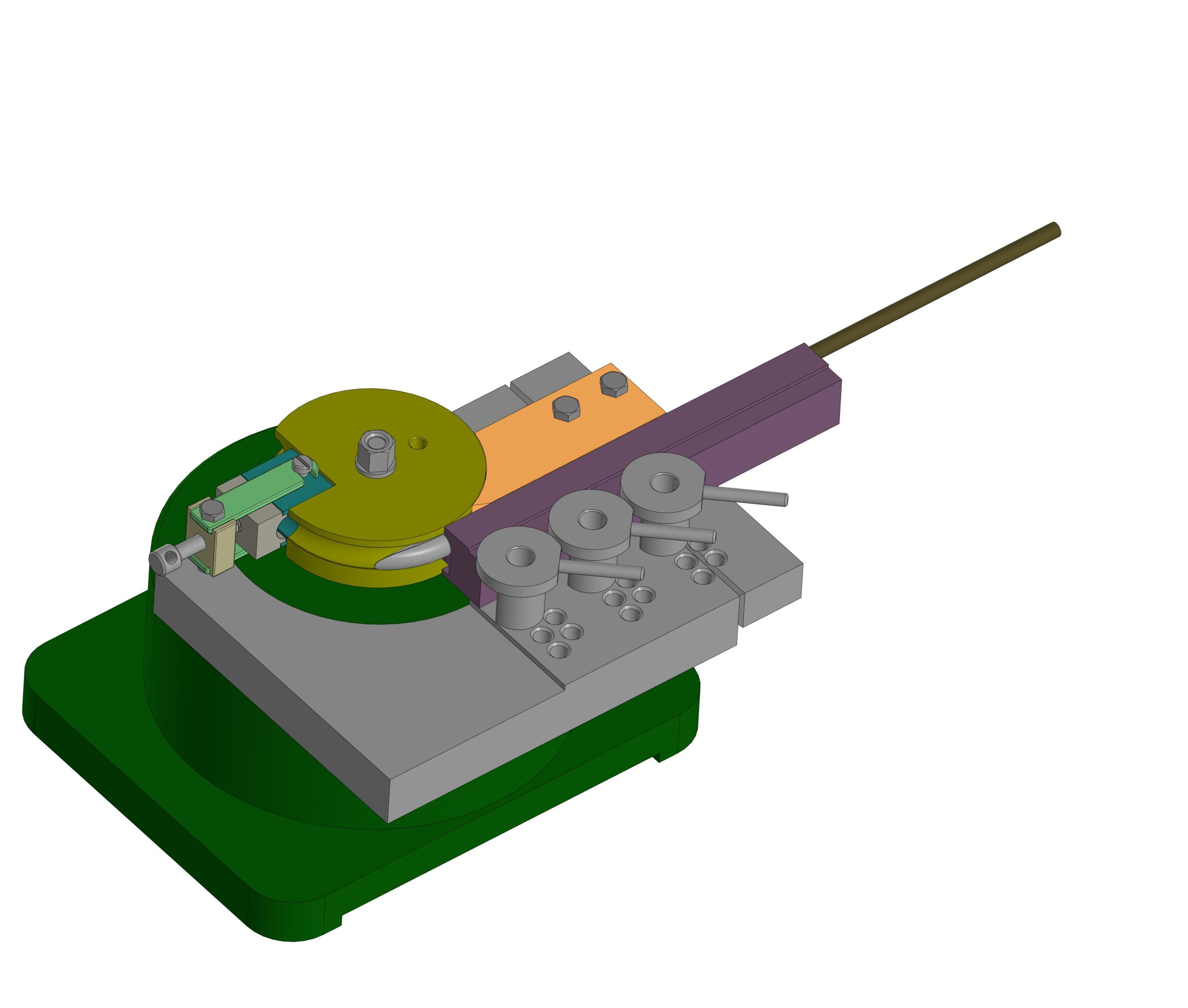

Приспособление для гибки труб на радиус 70

Компоновка приспособления для гиба труб диаметром 22 на радиус. При изменении размеров радиуса гиба изменяется комплект деталей для формообразования радиуса гиба и предотвращения образования складок

Состав: 3D сборка

Софт: КОМПАС-3D 21

Файлы:
Приспособление для гибки трубы диаметром 22 на радиус 70/
Приспособление для гибки трубы диаметром 22 на радиус 70/Винт.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Прижим под ф22мм.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Дорн.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Ролик R 70мм. ф22мм..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Складка ф22 р 70.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Шток дорна..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Втулка в сборе.a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Втулка опорная..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Планка подвижная ф22 R 70мм..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Планка стола.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Плита.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Ручка.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Вал.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Опора ролика ф22мм..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/База.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Плита СБ.a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_01/Поворотный стол..a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Приспособление R 70мм СБ..a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Прижимной узел..a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Корпус прижима..m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Планка откидная.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Винт 7006-0714 ГОСТ 13432-68.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Винт 7006-1231 ГОСТ 9052-69.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/_001Прижимной узел/Болт М10x16 ГОСТ 15589-70.m3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Приспособление R 70мм СБ..jpg
Приспособление для гибки трубы диаметром 22 на радиус 70/Комплект под Ф22 R 70мм..a3d
Приспособление для гибки трубы диаметром 22 на радиус 70/Ролик R70 ф22мм.a3d
