Приспособление для изготовления элементов холодной ковки Завиток (улитка)

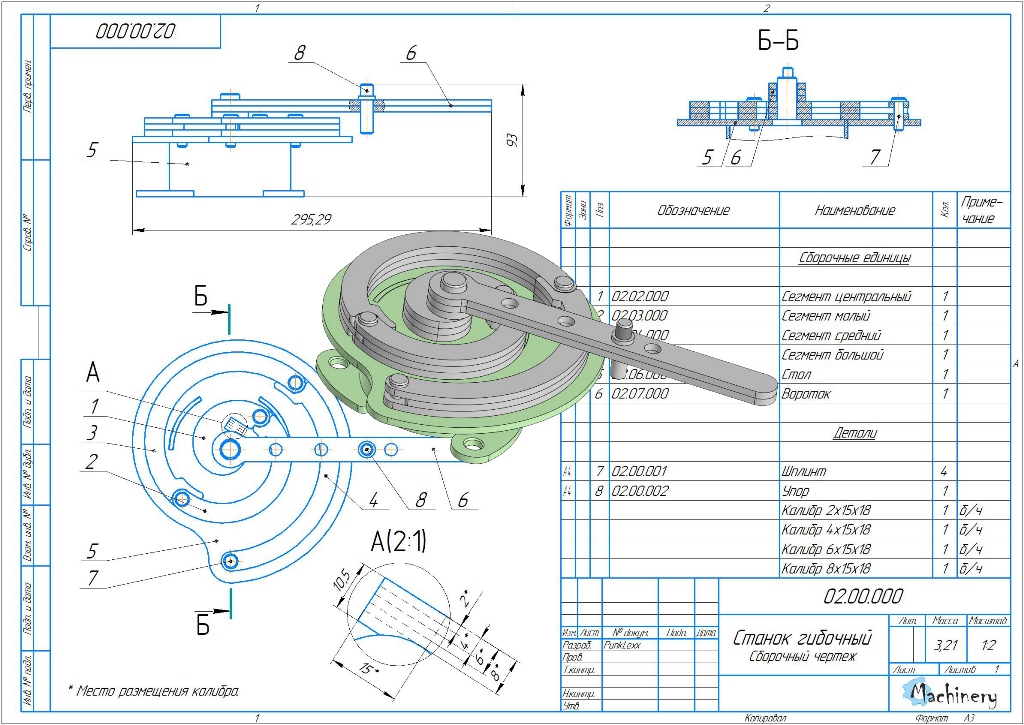

Малогабаритный станок для изготовления завитков из прутка, квадрата, полосы и профилированной трубы сечением до 10х10. Оснащен съемной сегментированной матрицей (кондуктором) с максимальным радиусом изгиба 100 мм (два витка). Большая часть деталей проектировалась под изготовление путем лазерной резки из листа стали 5 мм с последующей сваркой.

Состав: ЗD Модели, 3D Сборки, 2D Чертежи, файлы CAM

Софт: КОМПАС-3D 19.0.0

Файлы:
02.03.000 - Сегмент малый/
02.03.000 - Сегмент малый/02.03.002 - Деталь №4.cdw
02.03.000 - Сегмент малый/02.03.002 - Деталь №4.m3d
02.03.000 - Сегмент малый/02.03.001 - Деталь №3.cdw
02.03.000 - Сегмент малый/02.03.001 - Деталь №3.m3d
02.03.000 - Сегмент малый/02.03.000 - Сегмент малый.cdw
02.03.000 - Сегмент малый/02.03.000 - Сегмент малый.a3d
02.00.000 - Станок гибочный/
02.00.000 - Станок гибочный/02.00.002 - Упор.m3d
02.00.000 - Станок гибочный/02.00.000 - Станок гибочный.a3d
02.00.000 - Станок гибочный/02.00.001 - Шплинт.cdw
02.00.000 - Станок гибочный/02.00.001 - Шплинт.m3d
02.00.000 - Станок гибочный/02.00.000 - Станок гибочный.cdw
02.00.000 - Станок гибочный/02.00.002 - Упор.cdw
02.06.000 - Стол/
02.06.000 - Стол/02.06.004 - Центр.cdw
02.06.000 - Стол/02.06.000 - Стол.a3d
02.06.000 - Стол/02.06.002 - Опора.cdw
02.06.000 - Стол/02.06.003 - Крепление.m3d
02.06.000 - Стол/02.06.004 - Центр.m3d
02.06.000 - Стол/02.06.002 - Опора.m3d
02.06.000 - Стол/02.06.001 - Площадка.m3d
02.06.000 - Стол/02.06.000 - Стол.cdw
02.06.000 - Стол/02.06.003 - Крепление.cdw
02.06.000 - Стол/02.06.001 - Площадка.cdw
02.05.000 - Сегмент большой/
02.05.000 - Сегмент большой/02.05.002 - Деталь №8.cdw
02.05.000 - Сегмент большой/02.05.000 - Сегмент большой.cdw
02.05.000 - Сегмент большой/02.05.002 - Деталь №8.m3d
02.05.000 - Сегмент большой/02.05.001 - Деталь №7.m3d
02.05.000 - Сегмент большой/02.05.000 - Сегмент большой.a3d
02.05.000 - Сегмент большой/02.05.001 - Деталь №7.cdw
CAM/
CAM/02.05.001 - Деталь №7.dxf
CAM/02.03.002 - Деталь №4.dxf
CAM/02.02.001 - Деталь №1.dxf
CAM/02.06.001 - Площадка.dxf
CAM/02.04.001 - Деталь №5.dxf
CAM/02.07.001 - Рычаг.dxf
CAM/02.04.002 - Деталь №6.dxf
CAM/02.05.002 - Деталь №8.dxf
CAM/02.03.001 - Деталь №3.dxf
CAM/02.02.002 - Деталь №2.dxf
CAM/02.06.003 - Крепление.dxf
02.04.000 - Сегмент средний/
02.04.000 - Сегмент средний/02.04.001 - Деталь №5.m3d
02.04.000 - Сегмент средний/02.04.000 - Сегмент средний.cdw
02.04.000 - Сегмент средний/02.04.002 - Деталь №6.m3d
02.04.000 - Сегмент средний/02.04.000 - Сегмент средний.a3d
02.04.000 - Сегмент средний/02.04.001 - Деталь №5.cdw
02.04.000 - Сегмент средний/02.04.002 - Деталь №6.cdw
02.07.000 - Вороток/
02.07.000 - Вороток/02.07.001 - Рычаг.cdw
02.07.000 - Вороток/02.07.001 - Рычаг.m3d
02.07.000 - Вороток/02.07.000 - Вороток.a3d
02.07.000 - Вороток/02.07.000 - Вороток.cdw
02.02.000 - Сегмент центральный/
02.02.000 - Сегмент центральный/02.02.000 - Сегмент центральный.a3d
02.02.000 - Сегмент центральный/02.02.001 - Деталь №1.m3d
02.02.000 - Сегмент центральный/02.02.002 - Деталь №2.m3d
02.02.000 - Сегмент центральный/02.02.001 - Деталь №1.cdw
02.02.000 - Сегмент центральный/02.02.002 - Деталь №2.cdw
02.02.000 - Сегмент центральный/02.02.000 - Сегмент центральный.cdw
