Приспособление для холодной ковки

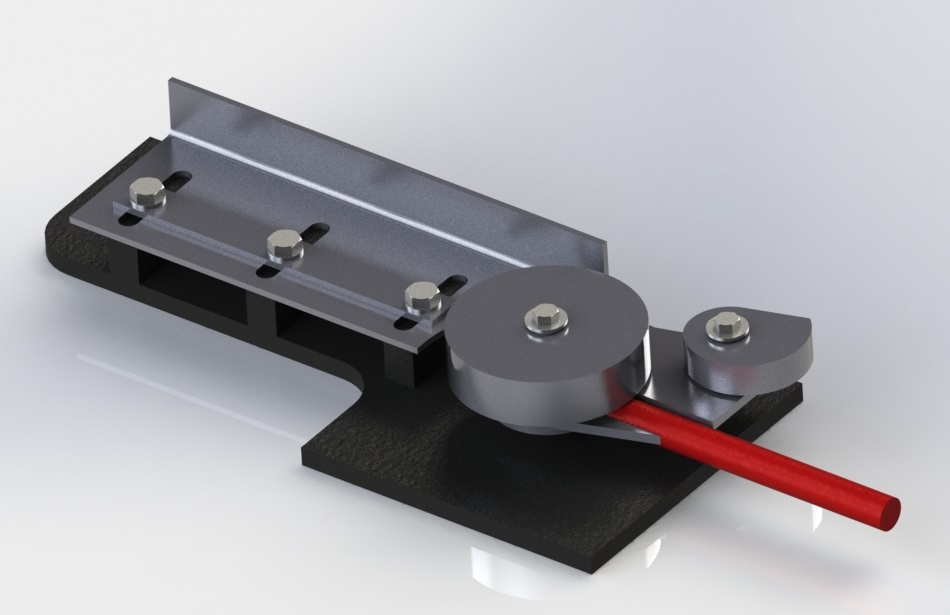

Приспособление предназначено для гибки прутка, полосы, квадрата с радиусом 60мм. Изменение размера ролика по которому обкатывается заготовка можно менять радиус гиба. Фиксация заготовки происходит эксцентриком. Для более лучшего зацепа рекомендую сделать на ролике и эксцентрике засечки.

Состав: 3D Сборка

Софт: SolidWorks 2020 SP5.0

Файлы:
Приспособление холодной ковки/
Приспособление холодной ковки/Hex Bolt 15589_gost.sldprt
Приспособление холодной ковки/крышка подшипника.SLDPRT
Приспособление холодной ковки/Станок для гибки арматуры.SLDDRW
Приспособление холодной ковки/рычаг.SLDPRT
Приспособление холодной ковки/Станок для гибки арматуры.SLDASM
Приспособление холодной ковки/Калибр Р45.SLDPRT
Приспособление холодной ковки/эксцентрик.SLDPRT
Приспособление холодной ковки/Упорный уголок.SLDPRT
Приспособление холодной ковки/Крепление уголка.SLDPRT
Приспособление холодной ковки/Washer 11371_gost.sldprt
Приспособление холодной ковки/Калибр Р57.SLDPRT
Приспособление холодной ковки/Шайба под уголок.SLDPRT
Приспособление холодной ковки/ось.SLDPRT
Приспособление холодной ковки/ребро1.SLDPRT
Приспособление холодной ковки/Плита основания.SLDPRT
Приспособление холодной ковки/ось эксцентрика.SLDPRT
Приспособление холодной ковки/ребро.SLDPRT
Приспособление холодной ковки/Washer 6958_2_gost.sldprt
Приспособление холодной ковки/Bear 8338_100_gost.SLDPRT
