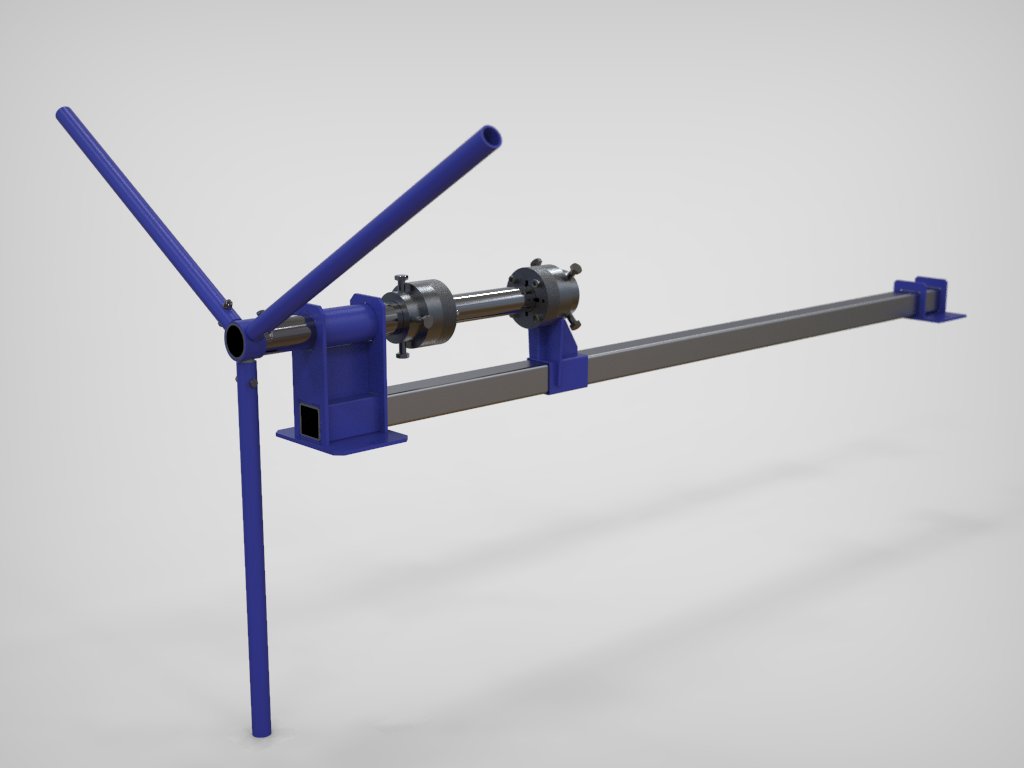

Приспособление предназначено для скручивания полосы и квадрата, а так же ля скручивания элемента "корзинка".
Максимальные размеры:
-Скручивание - квадрат - max 16х16 мм; полоса - max 30х4 мм
-Корзинка - квадрат - max 8х8 мм; пруток - max Ø8 мм
