Проект устройства для протяжки водосточного желоба.

Проект устройства для протяжки водосточного желоба.

193

2 000

3D модель Проект устройства для протяжки водосточного желоба.

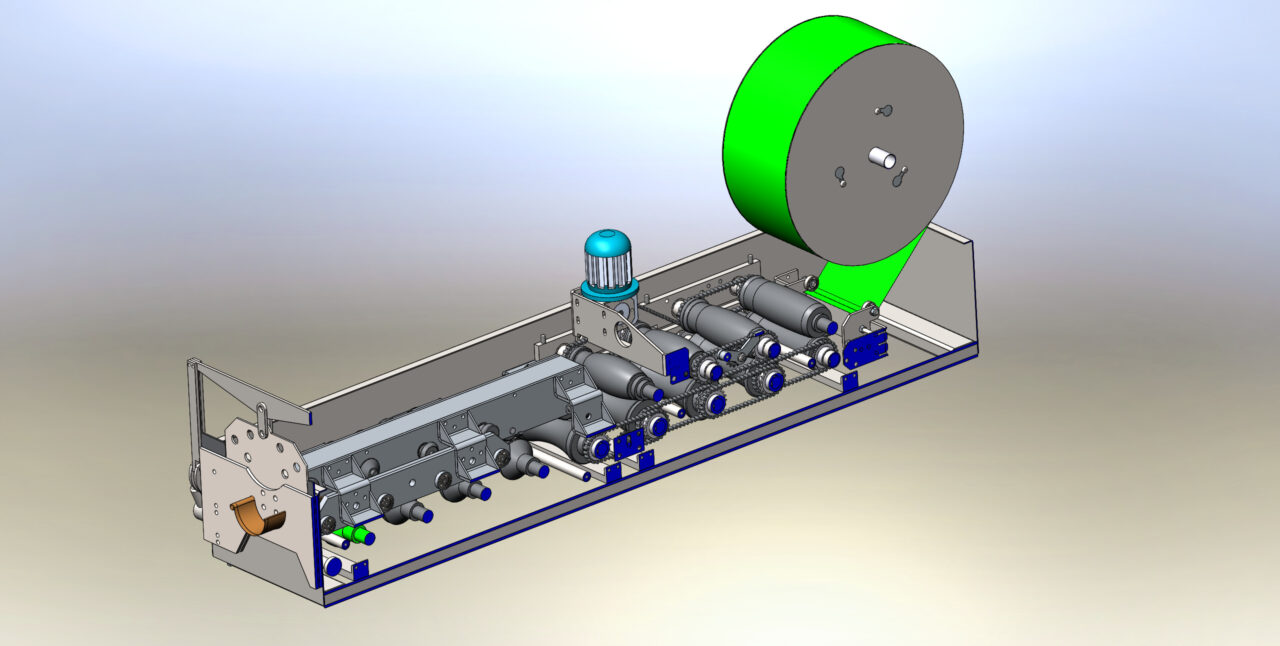

Устройство для протяжки водосточного желоба(под козырьком) R62 из листового штрипса толщиной 0,4 мм. Устр-во устанавливается в микроавтобус, протяжка и отсечка в нужный размер на месте установки желоба.

водосток Жёлоб проект протяжка

Автор

Жушков Вячеслав

Дата

31.05.2024

Язык

Русский

Состав

3Д сборочная модель, 3Д деталировка, 3D STEP, чертежи формата drw, файлы dxf, спецификация Excel, комплектация ГОСТ Excel.

Софт

SolidWorks 2023SP-5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

CU.125-00 Doc
- Комплектация ГОСТ.xls
- Спецификация.xls
- CU.125-00 Jolob DXF file
  - CU.125.00-24.DXF
  - CU.125.00-29.DXF
  - CU.125.00-34.DXF
  - CU.125.00-35.DXF
  - CU.125.00-36.DXF
  - CU.125.00-37.DXF
  - CU.125.00-41.DXF
  - CU.125.00-48.DXF
  - CU.125.00-51.01.DXF
  - ДШВ00.34.DXF
  - Развертка - CU.125.00-16-L.DXF
  - Развертка - CU.125.00-16-Pr.DXF
  - Развертка - CU.125.00-16.01-L.DXF
  - Развертка - CU.125.00-16.01-Pr.DXF
  - Развертка - CU.125.00-25.DXF
  - Развертка - CU.125.00-26.DXF
  - Развертка - CU.125.00-27.DXF
  - Развертка - CU.125.00-28.DXF
  - Развертка - CU.125.00-32.DXF
  - Развертка - CU.125.00-43.DXF
  - Развертка - CU.125.00-44.DXF
  - Развертка - CU.125.00-45.01.DXF
  - Развертка - CU.125.00-45.DXF
  - Развертка - CU.125.00-49.DXF
  - Развертка - CU.125.00-51.DXF
  - Развертка - CU.125.00-52.DXF
  - Развертка - CU.125.00-53.DXF
  - Развертка - CU.125.00-54.DXF
  - Развертка - CU.125.00-55.DXF
  - Развертка - ДШВ00.35.DXF
Ролики СБ
- CU.125.00-01.SLDPRT
- CU.125.00-02.SLDPRT
- CU.125.00-03.SLDPRT
- CU.125.00-04.SLDPRT
- CU.125.00-05.SLDPRT
- CU.125.00-06.SLDPRT
- CU.125.00-07.SLDPRT
- CU.125.00-08.SLDPRT
- CU.125.00-11.SLDPRT
- CU.125.00-12.SLDPRT
- CU.125.00-13.SLDPRT
- CU.125.00-14.SLDPRT
- CU.125.00-15.SLDPRT
- CU.125.00-16-L.SLDPRT
- CU.125.00-16-Pr.SLDPRT
- CU.125.00-16.01-L.SLDPRT
- CU.125.00-16.01-Pr.SLDPRT
- CU.125.00-16.01.SLDPRT
- CU.125.00-16.02.SLDPRT
- CU.125.00-16.SLDPRT
- CU.125.00-17.SLDPRT
- CU.125.00.SLDDRW
- CU.125.00.SLDPRT
- CU.125.asm01.SLDASM
- CU.125.asm01.SLDDRW
- CU.125.asm3 Corpus.SLDASM
- CU.125.asm4.SLDASM
- CU.125.asm4.SLDDRW
- CU.125.asm5.SLDASM
- CU.125.asm6.SLDASM
- Osi D 17.SLDPRT
- R-0-0-L.SLDDRW
- R-0-0-L.SLDPRT
- R-0-0-Pr.SLDPRT
- R-0-N.SLDPRT
- R-0-V-B-L.SLDPRT
- R-0-V-B-Pr.SLDPRT
- R-0-V-T.SLDPRT
- R-1-1-L.SLDPRT
- R-1-1-Pr.SLDPRT
- R-1-N.SLDPRT
- R-1-V-B-L.SLDPRT
- R-1-V-B-Pr.SLDPRT
- R-1-V-T.SLDPRT
- R-2-2-L.SLDPRT
- R-2-2-Pr.SLDPRT
- R-2-N.SLDPRT
- R-2-V-B-L.SLDPRT
- R-2-V-B-Pr.SLDPRT
- R-2-V-T.SLDPRT
- R-3-3-L.SLDPRT
- R-3-3-Pr.SLDPRT
- R-3-N.SLDPRT
- R-3-V-B-L.SLDPRT
- R-3-V-B-Pr.SLDPRT
- R-3-V-T.SLDPRT
- R-4-N.SLDPRT
- R-4-V-B-L.SLDPRT
- R-4-V-T.SLDPRT
- R-5-N.SLDPRT
- R-5-V.SLDPRT
- R-6-N.SLDPRT
- R-6-V.SLDPRT
- R-7-N.SLDPRT
- R-7-V.SLDPRT
- R-8-N.SLDPRT
- R-8-V.SLDPRT
- Vtulca 1.SLDPRT
- БолтМ10х20.SLDPRT
- Гайка М12.SLDPRT
- Зеркально отразитьCU.125.00-12.SLDPRT
- Палец(ось) 17.SLDPRT
- Подш.203(6203).SLDPRT
- Шайба 17,5х25х2.SLDPRT
- Шайба10 ГОСТ11371-78.SLDPRT
- Шайба12 ГОСТ11371-78.SLDPRT
Катушка
- RO.125-03.Disc1.SLDPRT
- RO.125-04 Colito.SLDPRT
- RO.125-05 Vstavca.SLDPRT
- RO.125-06.Disc2.SLDPRT
- RO.125-07 Truba.SLDPRT
- RO.125-08 Osi.SLDPRT
- RO.125-ASM02.SLDASM
- RO.125-ASM02.SLDDRW
- Винт 10x25 ISO 7380 10.9.SLDPRT
- Гайка М10.SLDPRT
Натяжитель цепи
- CU.125 Natiajiteli 2.SLDASM
- CU.125 Natiajiteli.SLDASM
- CU.125 Natiajiteli.SLDDRW
- Гайка М10.SLDPRT
- ДШВ00.34.SLDPRT
- ДШВ00.35.SLDPRT
- ДШВ00.36.SLDPRT
- ДШВ00.40.sldprt
- ДШВ00.41.sldprt
- подшипник.101(6001).SLDPRT
- Шпилька 10.SLDPRT
CU.125.00-20.SLDPRT
CU.125.00-21.SLDPRT
CU.125.00-22.SLDPRT
CU.125.00-23.SLDPRT
CU.125.00-24.SLDPRT
CU.125.00-25.SLDPRT
CU.125.00-26.SLDPRT
CU.125.00-27.SLDPRT
CU.125.00-28.SLDPRT
CU.125.00-29.SLDPRT
CU.125.00-30.SLDPRT
CU.125.00-31.SLDPRT
CU.125.00-32.SLDPRT
CU.125.00-33.SLDPRT
CU.125.00-34.SLDPRT
CU.125.00-35.SLDPRT
CU.125.00-36.SLDPRT
CU.125.00-37.SLDPRT
CU.125.00-39.SLDPRT
CU.125.00-40.SLDPRT
CU.125.00-41.SLDPRT
CU.125.00-42.SLDPRT
CU.125.00-43.SLDPRT
CU.125.00-44.SLDPRT
CU.125.00-45 Razvertca.SLDPRT
CU.125.00-45.01.SLDPRT
CU.125.00-45.SLDPRT
CU.125.00-46.SLDPRT
CU.125.00-47.SLDPRT
CU.125.00-48.SLDPRT
CU.125.00-49.SLDPRT
CU.125.00-50.SLDPRT
CU.125.00-51.01.SLDPRT
CU.125.00-51.SLDPRT
CU.125.00-52.SLDPRT
CU.125.00-53.SLDPRT
CU.125.00-54.SLDPRT
CU.125.00-55.SLDPRT
CU.250.ASM000.SLDASM
CU.250.ASM000.SLDDRW
CU.250.ASM000.STEP
CU.250.asm1.SLDASM
CU.250.asm1.SLDDRW
CU.250.asm2.SLDASM
CU.250.asm2.SLDDRW
CU.250.asm3.SLDASM
CU.250.asm3.SLDDRW
CU.250.asm4.SLDASM
CU.250.asm4.SLDDRW
CU.250.asm5 Lev.SLDASM
CU.250.asm5.SLDASM
CU.250.asm5.SLDDRW
CU.250.asm6.SLDASM
CU.250.asm6.SLDDRW
NMRV 40 i=40n=370 Мотор редуктор.SLDPRT
БолтМ10х30.SLDPRT
БолтМ8х15.SLDPRT
Гайка М10.SLDPRT
Гайка М12.SLDPRT
Звездочка 12,7-Z19-18-2-1.SLDDRW
Звездочка 12,7-Z19-18-2-1.SLDPRT
Зеркально отразитьCU.125.00-23.SLDPRT
Зеркально отразитьCU.125.00-54.SLDPRT
Палец(ось) 12.SLDDRW
Палец(ось) 12.SLDPRT
Подш.1205.SLDPRT
Подш.1502.SLDPRT
Подш.203(6203).SLDPRT
Стопорное кольцо D12 ГОСТ13942-86.SLDPRT
ТАБ03 06 01.SLDDRW
ТАБ03 06 01.SLDPRT
Цепь Реверса.SLDPRT
ЦепьПР-12,7-18.2-1.SLDPRT
Шайба 11х40х3.SLDPRT
Шайба10 ГОСТ11371-78.SLDPRT
Шайба12 ГОСТ11371-78.SLDPRT
Шайба8 DIN 9021.SLDPRT
Шпилька 12.SLDPRT
Штрипс D 600x250.SLDPRT
