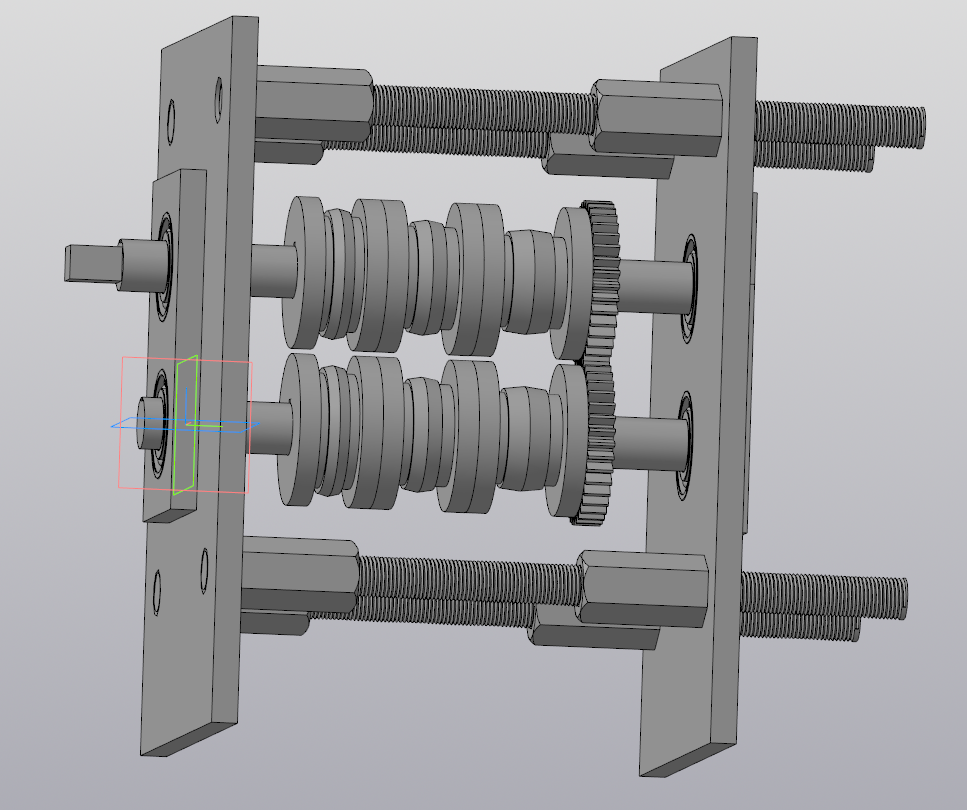

Лист стали 10 мм толщиной, вал 20мм из стабилизатора поперечной устойчивости,2 шестеренки,без понятия что за шестерни,подобрал на металлоразборке,сказали от ваза.4 шпильки м16 и гайки к ним, 8 подшипников 16004,хотя можно и 4,я что-то переусердствовал. Вальцы у токаря на заказ. Я посадил валы на шпонки,можно и приварить. Плюсом конструкции является возможность добавления на вал нужных вальцов. Можно заказать эксцентрик для смятия окончания трубы.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Прокатный станок для усиления профильной трубы
Прокатный станок для усиления профильной трубы
0
29
2666
25
6
30
Автор
berritor
Дата
17.06.2020
Язык
Русский
Состав
Сборка,деталировка(валы,корпус,шпилька,подшипник,звезды)
Софт
КОМПАС-3D 17,1
Как открыть?
Содержимое архива
-
шпилька м16.m3d
-
вал для профиля 20мм.m3d
-
шпонка 3х3х12.m3d
-
корпус.m3d
-
шестерня 38 зубьев 60мм.m3d
-
Сборка.a3d
-
вал для профиля 25мм.m3d
-
вал.m3d
-
вал для профиля 15мм.m3d
-
подшипник 16004.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
6
Чтобы оставить комментарий, необходимо войти
Скачал архив а он пустой.
Скорее всего у Вас либо устаревший архиватор, либо Вы открыли файл скачанный не тут. Содержимое архива отображается в реальном времени, то есть считывается с сервера архив и его содержимое отображается Вам в поле состав.
Все файлы согласно списку. Напишите в контакты помогу.
понятно, спасибо
скачал чертеж Прокатный станок для усиления профильной трубы, а он оказался без размеров, очень пичально
Это не чертеж а 3д сборка, как на картинке предварительного просмотра.
Но с 3д сборки если владеешь софтом получить любой размер, чертежи строятся одной командой.
Хорошая идея, не знал что профильные трубы можно усилять.
